함재기 이·착함 시뮬레이션 시스템 개발 및 활용

2.1 함재기 운동모델

함재기 이·착함 시뮬레이션을 구현하기 위해서는 함재기의 수학적인 운동모델이 필요하다. 본 연구에서 대상으로 하고 있는 함재기는 미군의 F-35B와 같은 STOVL 함재기이다. 서론에서 언급한 바와 같이 함재기에 대한 정확한 운동모델은 함재기 제작사가 보유하고 있으며 대외적으로 공유되지 않는 정보이다. 다만 본 연구에서는 함재기의 조종 훈련이 아니라 이·착함 절차를 검토하는 것이 목적이므로 정성적으로 유사한 운동을 하는 모델을 개발하였다 (Lee et al., 2022).

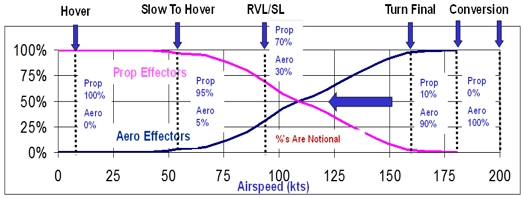

STOVL 운동모델은 비선형 6자유도 방정식이다. 일반적인 항공기 운동 방정식과의 차이점은 비행 모드에 따라 공력 및 추력 적용 방식이 다르다는 점이다. 이함 시에는 STOVL 모드, 일반 비행 시에는 CTOL(Conventional Take-Off and Landing) 모드, 착함 시에는 다시 STOVL 모드로 작동한다. 또한 각 모드 사이에는 Fig. 1과 같은 변환 과정이 존재한다 (Walker et al. 2013). 추진기 추력과 양력에 의한 부양이 모드에 따라 조정되며 그 과정을 연계하기 위한 제어기가 필요하다.

Fig. 1

Graph of aerodynamic force and thrust according to STOVL airspeed (Walker et al., 2013)

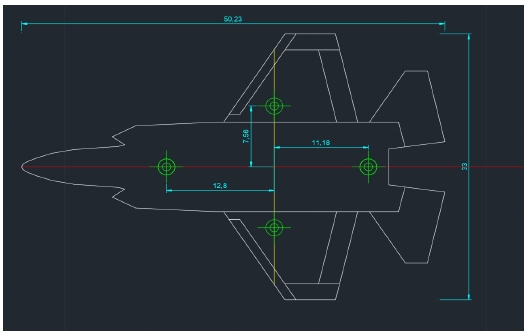

본 논문에서 고려한 함재기에는 STOVL 모드에서 네 개의 추력 발생 위치가 존재한다. Fig. 2는 F-35B 사진 자료를 바탕으로 본 연구에서 추정한 추력 발생 위치이다. 그림에서 녹색 원으로 표시된 부분이 추력이 발생하는 위치들이다. 그림을 보면 일반적인 고정익 함재기와 달리 조종석 쪽과 좌우 날개 쪽에도 추력 발생 위치가 있어서 함재기의 수직 이동이 가능하도록 했다는 것을 알 수 있다. 본 논문에서는 무게 중심으로부터 후방 11.18 ft 위치에 주 추진기가 있고 전방 12.8 ft 위치에 Lift Fan, 좌우 7.56 ft 위치에 자세 유지를 위한 추진기가 있는 것으로 가정하였다.

Fig. 2

STOVL estimated thrust positions (green circles)

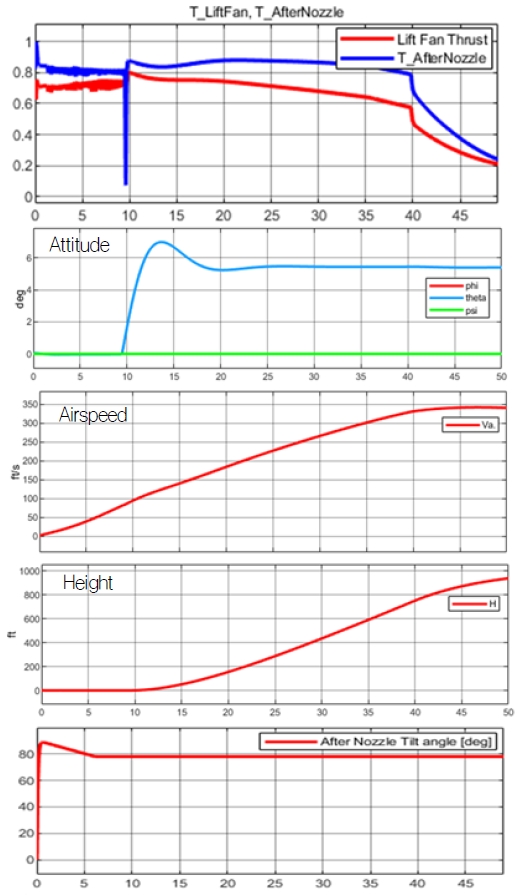

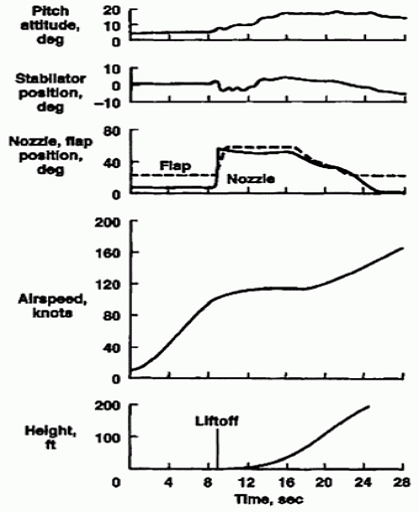

이 각각의 운동 모드에 대해서 문헌에 나와 있는 자료나 Digital DATCOM을 통하여 얻은 값들을 기반으로 공력 데이터를 결정하였다. 제어기 역시 각 모드별로 구분하여 설계하였다 (Lee et al., 2022). 이렇게 개발한 운동모델 및 제어기를 비행 데이터가 일부 공개되어 있는 유사기체(AV-8 Harrier)와 비교하였다(Franklin, 2002). Fig. 3과 Fig. 4는 Harrier기와 본 연구에서 개발한 STOVL 모델의 이함 시 비행 데이터를 표시한 것이다.

Fig. 3

Time history of Harrier short take-off (Franklin, 2002)

Fig. 4

Time history of a short take-off (STOVL model)

Harrier의 경우 Fig. 3에서 Liftoff로 표시된 이함 시점에서 Flap과 Nozzle을 급격하게 사용하고 고도가 상승하기 시작한다. 본 연구에서 개발한 STOVL 모델의 경우는 정지 상태에서 375 ft 활주 후 1,000 ft까지 고도를 높이는 시나리오를 수행한 것으로 활주 후 이함 시점까지의 시간은 약 9.5 초이며 이함 시점에서 Harrier와 제어 수단은 다르지만 Nozzle과 Lift Fan 추력을 급격하게 사용한 것을 확인할 수 있다. 이함 후 고도를 올리는 비행 패턴 또한 유사함을 알 수 있다. 두 함재기를 정량적으로 비교할 수는 없지만 정성적으로 유사한 비행 패턴을 보이고 있다.

2.2 갑판 이동 모델

함재기 이·착함 시뮬레이션과 관련하여 두 번째로 고려한 운동모델은 비행갑판 상에서의 함재기와 트랙터 및 갑판 요원들의 이동에 관한 것이다. 이를 위해 우선 트랙터와 함재기의 바퀴에 의한 이동을 모의하는 기본 모델과 이 두 객체가 Towbar로 연결되어 이동할 때의 다물체 동역학 모델을 개발했다. Dugoff 타이어 모델을 이용하여 Towbar로 연결된 트랙터가 함재기를 견인하는 상황을 이상화하였다 (Oh et al., 2023; Yoo et al., 2024).

또한 시뮬레이션 중 갑판 상의 운동을 일일이 사람이 제어할 수 없으므로 갑판 상의 운동을 자동화하기 위해 비행갑판 상에서의 함재기 경로 생성 알고리즘 및 해당 경로를 실제 객체가 따라가기 위한 경로 추종 모델을 개발하였다.

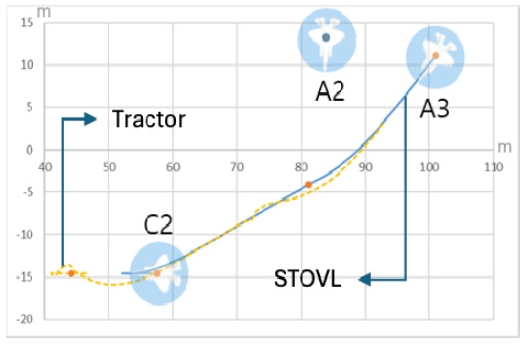

Fig. 5는 비행갑판 상의 함재기가 착함 위치인 C2 구역에서 주기장인 A3 구역으로 이동하기 위해 트랙터를 이용한 견인 이동을 시뮬레이션한 궤적을 표시한 것이다. 경로 생성 시에는 이동 중에 A2 구역에 있는 기존 함재기와 같은 주변 장애물과의 충돌이 발생하지 않도록 충돌 회피 알고리즘이 적용되었다. 그림에서 주황색 점은 경로 생성 과정을 통해 결정된 변침점들이며 실선은 함재기의 이동을 점선은 트랙터의 이동을 나타낸다. 그림에서 보면 트랙터가 함재기의 이동 방향을 변경하기 위한 제어를 변침점 주변에서 수행하고 있음을 알 수 있다.

Fig. 5

Taxing of STOVL

비행갑판 상에서는 함재기의 이동뿐만 아니라 함재기 이·착함을 지원하기 위한 다양한 갑판 요원들의 이동 및 활동이 있다. 갑판 요원들의 이동은 실제 사람의 이동 속도를 이용해 주어진 경로를 추종하는 형태로 구현하였다. 갑판 요원의 작업 시간은 함재기 이·착함 과정에서 필요한 무장 탑재나 점검, 급유 등의 활동에 필요한 시간을 Uniform 또는 Triangular 형태의 확률분포함수를 이용해 결정하는 방법을 사용하였다. Table 1은 함재기의 이함 전 무장 탑재부터 이·착함을 거쳐 착함 후 급유까지 일련의 과정에서 이루어지는 활동들을 나열한 것으로 이 중 갑판 요원의 작업과 관련된 항목들이 확률분포함수를 사용한다.

Table 1

Deck operations and probability distributions

전체 이·착함 과정에서 갑판 요원들의 작업 시간이 차지하는 부분이 상당하므로 실제 시뮬레이션 시 갑판 요원들의 이동 또는 작업만 있을 경우에는 배속 시뮬레이션을 수행하였다. 또한 함재기의 이동 및 이착함 과정은 운동 모델을 실시간으로 계산하는 과정이므로 별도의 시간에 대한 확률분포함수 적용이 없다. 갑판 요원의 활동을 배속 시뮬레이션 하더라도 작업에 소요되는 시간을 배속 조건을 반영하여 전제 작업 시간에 합산하고 최종적으로 이·착함 시나리오 시간 추정에는 문제가 없도록 하였다.

2.3 함 운동

함재기 이·착함 통합 시뮬레이션 시범체계는 필요한 작전 성능을 만족하는 함 설계를 지원하기 위하여 개발된 시스템이다. 함재기 이·착함과 관련된 각종 등화 및 유도 설비, 아일랜드 형상과 갑판 배치 요소 등이 설계 과정에서 검토될 수 있도록 경험 요소를 대체하는 함 운동이 반영된 공학 기반 시뮬레이션 시범체계 개발이 목표이다. 따라서 모든 시뮬레이션 시범체계들은 설계된 함의 3D 모델과 내항 운동을 기반으로 운용된다.

이를 위해 실제 해상 상태를 반영하여 실시간으로 함의 내항 성능 정보를 공유할 수 있도록 해상 상태 정보로부터 시간 영역에서 함 운동 해석이 가능한 시뮬레이션 프로그램을 개발하였다. 내항 성능 해석 시 함 형상 정보를 정확히 구현할 수 있도록 3차원 고차경계요소법이 적용되었으며 실시간 해석이 가능하도록 주파수 영역 해석 결과로부터 확보된 동유체력계수와 파랑 기진력을 시간 영역으로 변환한 Cummins (Cummins, 1962) 모델을 도입하였다. 또한 높은 파고에서 비선형 현상을 고려할 수 있도록 약비선형(weakly nonlinear) 모델을 함께 적용하였다 (Hong et al., 2024; Park et al., 2024).

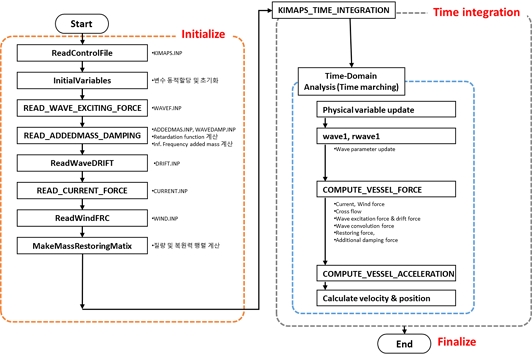

시간 영역에서의 계산은 충격응답함수(impulse response function) 기반으로 이루어지며 구체적인 절차는 Fig. 6과 같다. 앞서 설명한 주파수 영역 해석을 통해 확보된 데이터를 입력으로 받아 실시간으로 시간 영역 해석을 수행하며 그 계산값을 통합 시뮬레이션 시범체계를 구성하는 개별 체계들과 역시 실시간으로 공유한다.

Fig. 6

Flow chart of real time sea-keeping program

함 운동은 갑판에서 트랙터나 함재기의 이동 계산 및 STOVL 이·착함 환경 조건에 반영된다. 갑판 위 객체 이동의 경우 함의 경사로 인한 중력 방향 변화와 타이어에 작용하는 외력 등을 모두 고려한다. 함재기 이·착함 운동 모델의 경우 함의 운동은 함재기의 이함 시 초기 자세에 반영된다. 함의 속도와 바람 조건 또한 이함 시 함재기의 양력 계산에 반영된다.

처음 시뮬레이션 시범 체계를 설계할 때는 함의 운동으로 인해 갑판 위 객체들의 운동이 영향을 받을 것으로 예상했다. 하지만 빌지킬과 안정핀이 있는 경항모 개념 설계 모델을 검토한 결과 함재기 운용을 위한 설계 조건인 Sea State 3~6, 선수파 상황에서 함의 횡동요와 종동요가 STOVL 운용 제한 조건으로 알려져 있는 2.5°와 1.5° 미만으로 나타났다 (Hong et al, 2024). 또 이러한 횡동요 조건에서 갑판 위 객체들의 이동을 시뮬레이션한 결과 횡동요가 없을 때와 비교했을 때 전체 이동 시간 차이는 10초 미만으로 주의를 요할만큼의 시간 지연이 발생하지는 않았다 (Yoo, 2024). 다만 함재기 조종사가 함재기를 제어할 때 착함 기준점이 되는 함의 자세가 변하는 가시적인 영향은 존재한다.

3.1 통합 시뮬레이션 시범체계 구성

함재기 이·착함 통합 시뮬레이션 시범체계는 함 운동을 시뮬레이션하면서 함의 관제 기능을 모의하는 함재기 관제임무 시뮬레이션 시범체계, 함재기의 비행 운동을 시뮬레이션하면서 함재기 조종 공간을 모의하는 함재기 이·착함 시뮬레이션 시범체계, 비행갑판 상에서의 함재기, 트랙터, 갑판 요원들의 운동을 모의하는 공간 활용 시뮬레이션 시범체계로 구성되어 있다.

함재기 이·착함 시뮬레이션 시범체계

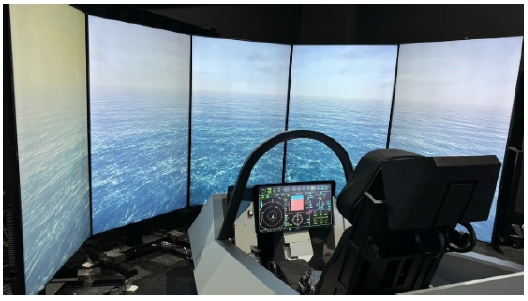

함재기 이·착함 시뮬레이션 시범체계는 앞서 설명한 함재기 운동모델을 바탕으로 한다. 고정익 STOVL 함재기의 조종 공간(cockpit) 목업을 이용하여 실제 함재기의 비행 상황을 모의하는 시뮬레이션 시범체계이다.

Fig. 7

Aircraft (STOVL) simulation system

함재기 이·착함 통합 시뮬레이션 시에는 네 대의 함재기가 하나의 편대를 이루어 이함 및 착함하는 상황을 모의한다. 이때 함재기 이·착함 시뮬레이션 시범체계는 이 네 대의 함재기 중 한 대를 담당하고 나머지 세 대는 함재기 관제임무 시뮬레이션 시범체계에서 자동 제어한다.

공간 활용 시뮬레이션 시범체계

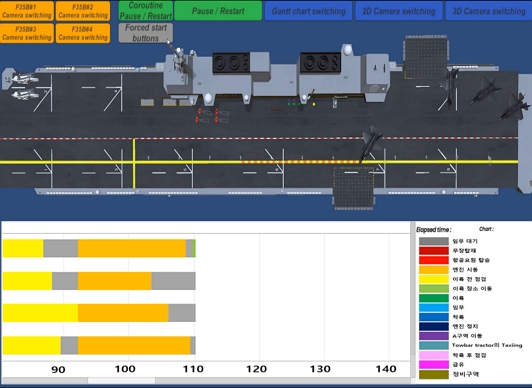

공간 활용 시뮬레이션 시범체계는 앞 장의 갑판 이동 모델을 바탕으로 개발된 시스템이다. 갑판 위에 배치된 함재기를 비롯한 모든 자원의 이동을 모의하고 이·착함 전 과정에서 소모되는 시간을 계측하는 역할을 한다. Fig. 8을 보면 갑판 상에서의 이동을 모의하면서 함재기 운용을 비롯한 각각의 작업에 걸린 시간들이 하부에 Gantt chart로 나타난다.

Fig. 8

Space utilization (flight deck) simulation system

함재기 관제임무 시뮬레이션 시범체계

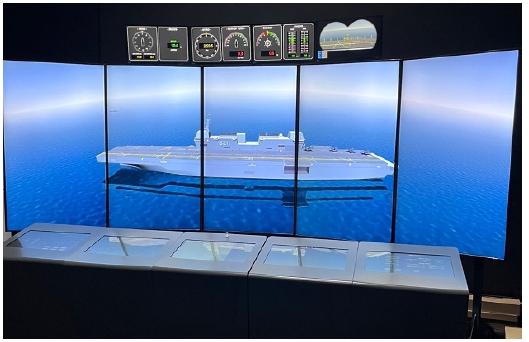

함재기 관제임무 시뮬레이션 시범체계는 함 운동을 시뮬레이션하면서 동시에 함의 관제 센터(FLYCO, Flying Control)를 모의한다. 또한 HMD(Head Mount Display)와 모션 인식 장치를 사용하여 이함 수신호나 착함 수신호를 제공하는 비행갑판의 신호수 활동도 구현하였다. FLYCO에서 정보를 획득하기 위한 레이더 설비와 각종 유도 설비 모의도 함재기 관제임무 시뮬레이션 시범체계에 포함된다.

Fig. 9

FLYCO simulation system

경항모에서 함재기를 유도하는 장비로는 크게 광학 유도 설비와 전파 유도 설비가 있다. 전파 유도 설비의 경우 함의 위치나 자세가 함재기에 표시되고 동시에 함재기의 위치 및 운동 정보가 함에 표시되는 기능을 제공한다. 다만 함 및 함재기의 운동을 가시화하는 것이 목적인 시뮬레이션 시범체계에서 가시화 되지 않는 전파 유도 특성값의 변화를 자세히 구현하는 것은 큰 의미가 없다. 따라서 본 연구에서는 FLYCO에서 사용하는 두 종류의 레이더 화면만 구현하였다. 해당 레이더 시스템은 ASR(Airport Surveillance Radar)과 PAR(Precision Approach Radar)이다. 광학 유도 설비의 경우 실제 해외 유사 함정의 사례들을 바탕으로 주어진 함 형상에서 설치 가능한 설비들을 검토하고 구현하였다. 최종 시뮬레이션 시범체계에 구현한 광학 유도 설비는 Table 2와 같다.

Table 2

Optical guidance system

광학 유도 설비 관련 하나의 사례로 야간에 전체 착함 위치 유도등을 작동시킨 모습이 Fig. 10에 나와 있다. 전체 착함 위치의 유도등을 작동시킬 수도 있고 특정 위치만 작동시킬 수도 있다.

Fig. 10

Landing spot lights

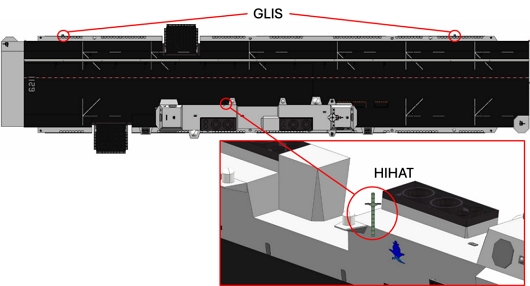

Fig. 11에는 HIHAT과 GLIS의 설치 위치가 나와 있다. 통합 시뮬레이션 중에 함재기의 조종사는 GLIS가 녹색으로 보이는 각도를 유지하면서 함에 접근한다. 또한 HIHAT을 이용하여 함 좌현에서의 호버링 위치와 적절한 높이를 찾는다.

Fig. 11

Installation locations of HIHAT and GLIS

3.2 시뮬레이션 시범체계 연동

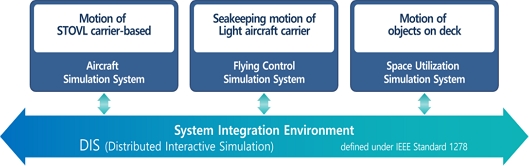

함재기 이·착함 통합 시뮬레이션은 개별 시뮬레이션 시범체계들이 IEEE 1278 DIS(Distributed Interactive Simulation) 표준에 따라 연동되어 이루어진다(Fig. 12). 이를 위해 DIS 표준에 따라 시뮬레이션 시작 및 종료 명령, 환경 및 초기값 설정, 각 객체들의 상태 정보를 교환하기 위한 PDU(Protocol Data Units)를 설계하였다.

Fig. 12

Architecture of integrated simulation system

Fig. 12를 보면 함재기 운동을 계산하는 함재기 이·착함 시뮬레이션 시범체계, 함 운동을 계산하는 함재기 관제임무 시뮬레이션 시범체계, 갑판 위 객체들의 운동을 계산하는 공간 활용 시뮬레이션 시범체계가 모두 DIS 표준에 따라 연동된다.

통합 시뮬레이션에 사용된 PDU들은 Table 3과 같다. 시뮬레이션 중 개별 객체들의 정보를 교환하기 위하여 Entity State 타입 PDU들을 사용하였고 초기값들을 설정하기 위하여 Set Data 타입 PDU들을 사용하였다.

Table 3

Design of PDUs

3.3 통합 시뮬레이션 시나리오

함재기 이·착함 시뮬레이션은 앞서 설명한 개별 시뮬레이션 시범체계가 모두 연동된 상태에서 주간이나 야간, Sea State 등 다양한 환경 조건 하에 네 대의 함재기로 이루어진 한 편대의 이함 및 착함의 전 과정을 모의하는 형태로 진행되었다.

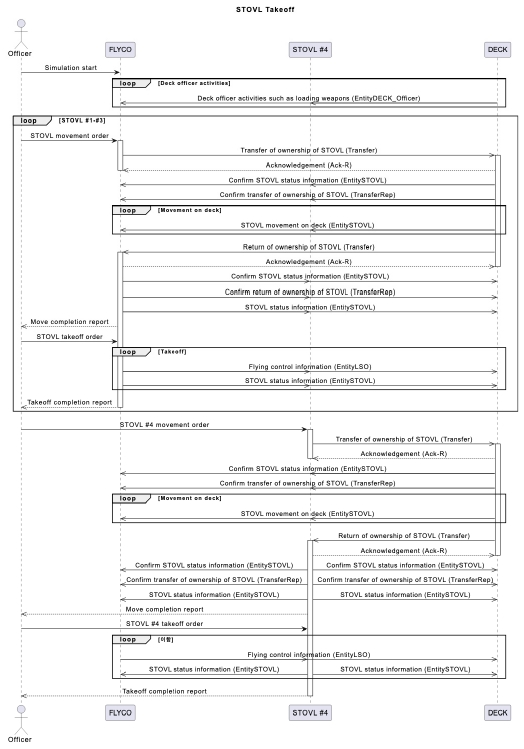

Fig. 13은 함재기 이함 시 적용된 시나리오의 Sequence Diagram이다. 그림에서 FLYCO는 함재기 관제임무 시뮬레이션 시범체계, STOVL #4는 함재기 이·착함 시뮬레이션 시범체계, DECK는 공간 활용 시뮬레이션 시범체계를 나타낸다. 또한 Officer는 FLYCO에서 전체 이·착함 과정을 통제하는 관제사를 의미한다.

Fig. 13

STOVL take-off procedure

시뮬레이션은 FLYCO의 관제사가 음성으로 이함을 위한 이동 명령을 내리면서 시작한다. 그 다음에 함재기 제어에 대한 소유권이 시작 시에는 함재기 관제임무 시뮬레이션 시범체계와 함재기 이·착함 시뮬레이션 시범체계에 있다가 갑판 이동을 위해 그 소유권을 공간 활용 시뮬레이션 시범체계에 전달하고 이동이 종료되면 다시 돌려받는 절차가 진행된다.

이함 순서는 관제사의 지시에 따라 변경될 수 있지만 그림에서는 관제임무 시뮬레이션 시범체계에서 제어하는 함재기 세 대(STOVL #1~#3)를 먼저 이함시키고 마지막으로 함재기 이·착함 시뮬레이션 시범체계에서 사람이 수동 조종할 수 있는 함재기(STOVL #4)를 이함시켰다.

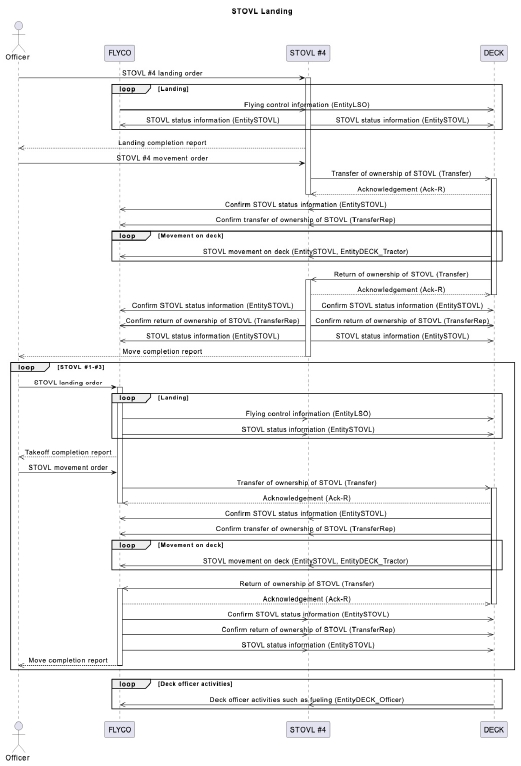

Fig. 14는 함재기 착함 과정에 대한 Sequence Diagram이다. 이함 절차는 갑판 요원의 무장 탑재와 이함 전 점검으로 시작하지만 착함 과정은 갑판 요원의 주유와 착함 후 점검으로 종료된다. 이함 과정과 마찬가지로 함재기 관제임무 시뮬레이션 시범체계에서 자동 제어하는 함재기들(STOVL #1~#3)과 수동 제어가 가능한 함재기 이·착함 시뮬레이션 시범체계의 함재기(STOVL #4)를 구분하고 있다. 이 시나리오에서는 함재기 이·착함 시뮬레이션 시범체계의 함재기 조종사가 항모 주변 공중에서 대기하는 부담을 덜어주기 위해 다른 함재기들보다 먼저 착함시켰다.

Fig. 14

STOVL landing procedure

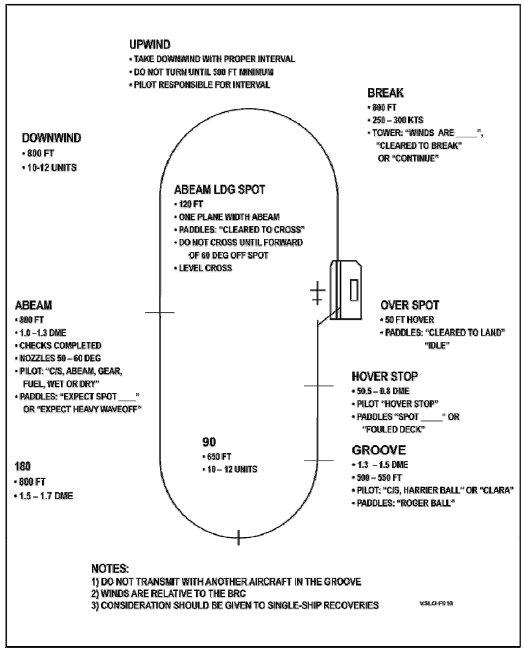

통합 시뮬레이션의 시나리오는 미 해군의의 V/STOL Shipboard and Landing Signal Officer NATOPS Manual 내용을 참조해서 작성했다 (NAVAIR, 2004). 시계가 확보된 상태에서 야간에 함재기가 복귀할 때의 기본 패턴을 활용하였으며 시뮬레이션 중에는 주·야간에 따른 복귀 패턴 변화를 고려하지 않았다. 다만 이 패턴도 함재기를 자동 제어할 때 따르는 항로이고 함재기 이·착함 시뮬레이션 시범체계를 이용한 수동 제어 시에는 단지 권고 사항일 뿐이다. 실제 비행 패턴은 조종사의 결정에 따라 변경된다. 참고로 한 비행 패턴은 Fig. 15와 같다.

Fig. 15

Night case recovery pattern (NAVAIR, 2004)

Fig. 15에서 주의 깊게 본 조건은 [Groove - Hover Stop – Abeam Landing Spot – Over Spot]으로 이어지는 착함 과정이다. 그림을 보면 항모로부터 거리 1.3~1.5 해리(nautical mile), 고도 500~550ft에 위치하는 groove 지점에서 고도를 낮추고 속도를 줄이기 시작한다. 이 때 비행 경사각은 3°를 유지한다. 이러한 하강은 항모로부터 거리 0.5~0.8 해리 떨어진 hover stop 지점까지 이루어진다. Hover stop 지점부터는 고도 120ft를 유지하면서 착함 지점 옆으로 접근한다. 이 때 항모와 함재기 사이의 측면 방향 거리는 함재기 폭만큼을 유지한다. 이렇게 접근한 지점이 abeam landing spot이다. 여기서부터는 갑판의 착함 지점 위인 over spot으로 이동한다. 이 때 함재기 고도는 갑판으로부터 50ft를 유지한다.

앞서 3.1절에서 설명한 광학 유도 설비는 위와 같은 착함 시나리오를 안내할 수 있도록 설정하였다. GLIS는 groove 지점에서 hover stop 지점으로 이동할 때 3° 하강 각도를 유지할 수 있도록 안내하며 HIHAT은 abeam landing spot 위치와 over spot의 갑판 위 높이를 안내한다. 주어진 항모 개념 설계 모델에 대하여 본 연구를 통해 배치한 광학 유도 설비가 필요한 정보를 제공할 때 문제가 없는지는 실제 사람이 조종하는 함재기 이·착함 시뮬레이션 시범체계를 이용하여 확인하였다.

3.4 통합 시뮬레이션 실행 사례

본 절에서는 함재기 이·착함 통합 시뮬레이션 시범체계의 실행 사례들을 소개한다. 전체 시뮬레이션 상황은 일련의 동영상 파일로 기록되지만 본 논문에서는 시뮬레이션 중 주요 상황들 위주로 살펴보겠다.

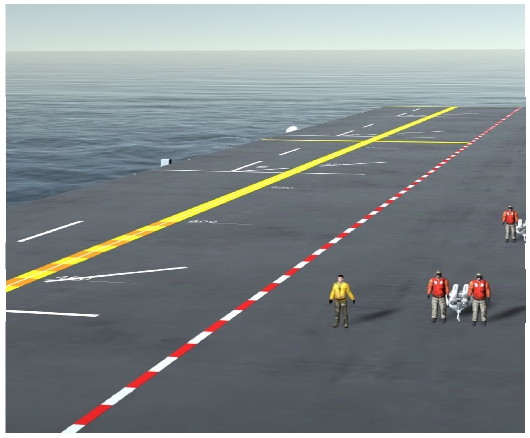

Fig. 16은 함재기 이함 전에 붉은색 상의를 입은 무장 탑재 요원들이 무장 트레일러를 끌고 이동 중인 모습을 보여주고 있다. 함재기 관제임무 시뮬레이션 시범체계의 FLYCO 위치에서 보이는 모습이지만 실제 이동 계산은 공간 활용 시뮬레이션 시범체계에서 이루어진 결과이다.

Fig. 16

Ordnance handlers seen from FLYCO

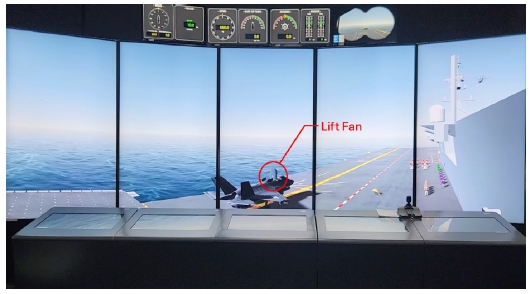

Fig. 17은 FLYCO 위치에서 바라본 STOVL 함재기의 이함 장면이다. 함재기 관제임무 시뮬레이션 시범체계에서 구현한 영상이다. 그림을 보면 단거리 이함을 위해 주 추진기 방향을 하방으로 향하도록 하고 조종석 뒤쪽의 lift fan 해치를 연 모습을 볼 수 있다. 함재기의 이함 중 위치와 자세 변화는 함재기 이·착함 시뮬레이션 시범체계에서 실시간으로 계산한 상태 정보를 공유한 결과이다.

Fig. 17

STOVL take-off seen from FLYCO

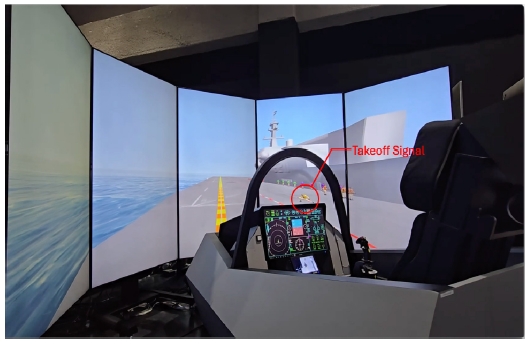

Fig. 18은 동일한 시나리오 및 시뮬레이션 환경에서 함재기 이·착함 시뮬레이션 시범체계의 함재기 조종석 위치에서 바라본 이함 환경을 보여주고 있다. 노란색 상의를 입은 갑판 신호수의 이함 수신호에 따라 이함을 위한 함재기 가속이 시작된 상황이다. 갑판 신호수의 이함 수신호는 함재기 관제임무 시뮬레이션 시범체계에서 전달된 정보이다.

Fig. 18

STOVL take-off seen from the cockpit mockup

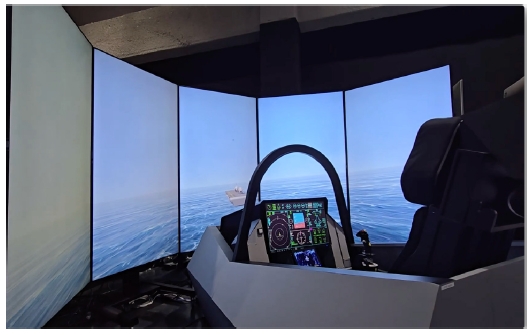

Fig. 19는 착함을 위해 경항모 후미에서 접근 중인 함재기의 모습을 보여주고 있다. 함재기 이·착함 시뮬레이션 시범체계의 함재기 조종석 위치에서 경항모의 모습이 보이고 있다.

Fig. 19

STOVL approaching the carrier

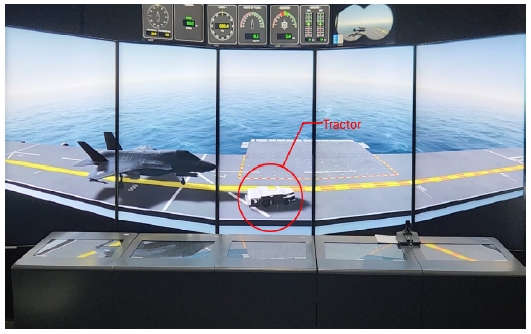

Fig. 20은 함재기가 임무 수행 후 착함한 상태에서 주기장으로 함재기를 이동시키기 위해 트랙터가 접근하는 모습을 FLYCO 위치에서 바라보고 있는 상황이다. 함재기 관제임무 시뮬레이션 시범체계를 이용하여 FLYCO 위치에서 바라보는 영상이지만 실제 함재기와 트랙터의 갑판 위 이동은 공간 활용 시뮬레이션 시범체계에서 실시간으로 계산한 결과이다.

Fig. 20

STOVL taxing seen from FLYCO

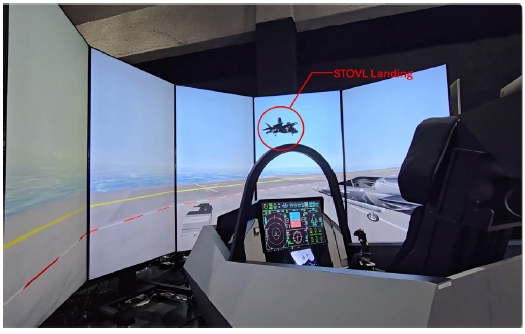

Fig. 21은 착함 후 함재기가 트랙터에 의해 주기장으로 이동된 모습을 함재기 이·착함 시뮬레이션 시범체계의 조종석 위치에서 바라본 모습이다. 역시 공간 활용 시뮬레이션 시범체계의 갑판 위 이동 계산을 공유 받아 영상으로 구현한 것이다. 그림을 보면 다음 함재기가 수직 착함을 위해 갑판 상공에 정지해 있는 모습을 볼 수 있다. 3.1절에서 설명한 것처럼 한 편대를 구성하는 네 대의 함재기 중 함재기 이·착함 시뮬레이션 시범체계에서 제어하는 한 대를 제외한 나머지 세 대는 함재기 관제임무 시뮬레이션 시범체계에서 제어한다. 그림에서 착함 중인 함재기 또한 함재기 관제임무 시뮬레이션 시범체계에서 보낸 정보를 영상에 나타낸 것이다.

Fig. 21

STOVL taxing seen from the cockpit mockup

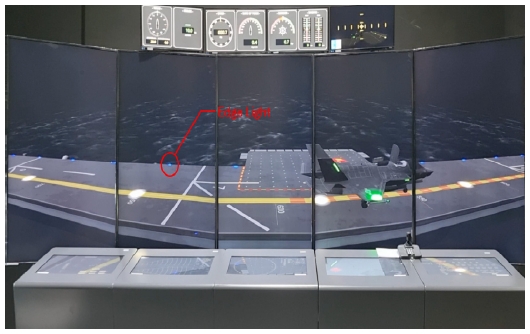

Fig. 22는 야간에 함재기가 이함을 위해 이함 위치에 대기 중인 상황을 FLYCO에서 바라보고 있는 모습이다. 그림을 보면 runway light와 deck edge light가 켜진 상태에서 함재기도 주요 등화를 켠 상태로 이함 준비가 완료된 상태임을 알 수 있다.

Fig. 22

STOVL night take-off

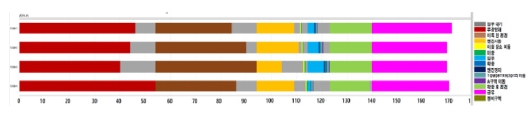

Fig. 23은 공간 활용 시뮬레이션 시범체계에서 함재기 이·착함 과정의 각 작업에 걸린 시간을 Gantt chart로 나타낸 것으로 전체 시뮬레이션 시간에 대해 합쳐서 표시한 것이다. 그림을 보면 전체 시뮬레이션은 이함 전 무장 탑재부터 시작해서 착함 후 급유까지의 과정으로 진행되었음을 알 수 있다. 네 대의 함재기가 움직이기 때문에 표시도 네 개로 나뉘어져 있으며 전체 편대가 이함하자마자 다시 착함하는 시나리오이기 때문에 그림에서 하늘색으로 표시된 임무 수행 시간이 매우 짧게 나타나고 있다. 임무 수행 시간이 매우 짧은 조건에서 전체 함재기 이·착함 과정이 약 170분 정도 걸린 시나리오이다.

Fig. 23

Total simulation execution time

지금까지 STOVL 함재기가 주간에 이함하고 착함하는 주요 장면들을 살펴보았다. 또한 야간과 같이 환경을 변경한 상태에서도 시뮬레이션을 수행하였음을 보였다. 네 대의 함재기가 한 편대를 이루어 주·야간 등 다양한 환경에서 이·착함 시나리오를 수행할 때 함의 설계 요소들이 어떻게 가시화되는지, 실제 이·착함 과정에 소모되는 시간은 어떻게 되는지 등 다양한 작전 요구 성능들을 확인할 수 있음을 알 수 있다.

Table 4

Acronyms
