무인수상선의 디지털 트윈 공간 재구성을 위한 이미지 보정 및 점군데이터 간의 매핑 프레임워크 설계

1. 서 론

자율운항선박 기술 개발에 관한 연구가 활발하게 진행되면서 개발 기술의 현재 수준과 성능을 검증하기 위한 실해역에서의 실증 성능 검증이 진행되고 있다. 자율운항선박이 입출항하는 과정을 포함한 운항하는 전 과정에서 성능을 검증하는데, 안전을 비롯한 시간적·환경적·상황적 한계로 인하여 제한된 상황에서 성능 검증이 이루어지고 있다. 특히, 외해에서 단계적으로 성능이 검증된 개발 기술을 항만이나 연안과 같은 공간적 복잡도가 높은 해역에 바로 적용하기에는 운항 안전의 위험 요소가 많아 현실적으로 어렵다. 따라서, 이를 보조하기 위한 수단으로 실제 선박 및 시스템을 가상의 공간에서 모사하여 예지보전 및 유지보수 측면의 효용성을 높이기 위한 디지털 트윈(digital twin) 기술의 활용 방안이 제시되고 있다 (Madusanka et al., 2023). 디지털 트윈 기술에 포함된 선박과 시스템의 단위 모델뿐만 아니라 현실적인 3차원 공간 정보가 반영된 디지털 트윈 기술이 구현된다면, 심층적 기술 검증의 체계를 구축할 수 있다.

기존 대부분 선박 운항 시뮬레이터 상에서의 공간 정보는 인위적으로 개발된 구조물이나 선박 등의 도면과 같은 객체 정보를 토대로 3차원 공간 모델을 생성한다. 반면, 디지털 트윈 기술은 현실 환경과 동일한 가상 환경을 모사하는 것을 전제하므로, 확보가 가능한 다차원적 공간 정보를 기반한 현실적 3차원 공간 정보를 구축하는 것이 필요하다. 구축된 3차원 공간 정보는 자율운항선박의 자율적 운항에 필요한 상황인식 정보를 기반하여 재생성 (Joung et al., 2009)하거나 운항 경로상에 잠재된 위험 요소(해상 구조물, 방파제, 암초 등)를 전자해도상에 표기된 정보와의 비교를 통해 상황인식 및 자율운항 기술의 성능을 단계적으로 검증하는 데 활용할 수 있다. 이외에, 정밀한 3차원 공간 정보를 토대로 선박의 자율운항 과정에서 GNSS 수신 제약이나 항법 시스템의 일시적 오류에 대체할 수 있는 비상 상황 사고 대응 기술로도 확장할 수 있다.

디지털 트윈 기술 구현을 위한 3차원 공간 정보는 일반적으로 선박의 자율운항을 위해 기본적으로 탑재되는 항법 및 카메라, 라이다, 레이더 등을 동시 복합적으로 활용하여 확보한 데이터를 기반으로 생성할 수 있다. 레이더는 카메라 및 라이다 대비 해상도가 낮아 3차원 정보를 생성하는데 한계가 있으나, 카메라는 인간의 시각 정보를 대체할 수 있는 유일한 센서로, 높은 해상도로 객체의 색상을 포함한 상태 정보를 식별할 수 있다. 그리고 RGB-D 카메라는 이미지상의 각 픽셀의 색상 정보와 깊이 정보를 포함하고 있어 객체의 색상과 거리 정보를 확인할 수 있으며 하나의 장면을 3차원으로 표현할 수 있다. 그러나 깊이 정보를 계측하는 데 상대적 거리의 한계가 있으며 동시에 조도 변화에 민감하며, 조도 변화에 따른 인식 정확도에 큰 영향을 받는 한계가 있다 (Wang, 2021). 반면, 라이다의 점군데이터(PCD, Point Cloud Data)는 3차원 공간 정보를 포함하므로 인식한 객체의 자세와 형상 정보로 변환하는데 카메라에 비해 용이한 이점이 있다. 그러나 점군데이터의 분포는 스캐닝 중심에서 멀어질수록 점점 희소해지므로 근거리에 비해 원거리에 위치한 객체를 인식하는데 한계가 있다 (Zhao et al., 2020). 따라서, 각 센서가 가지고 있는 특성을 상호 보완적으로 고려하고, 각 센서의 고유 잡음을 최소화하는 전처리 과정을 통해 3차원 공간 정보를 생성하는 연구들이 수행된 바 있다.

수면 위를 감지하는 라이다, 카메라, 레이더와 수면 아래를 감지하는 이미징 소나가 장착된 수상선을 사용하여 수면 위와 아래를 모두 매핑하는 연구 (Leedekerken et al., 2010)가 수행된 바 있다. 이 연구에서는 수면 위의 구조물을 매핑하기 위해 세 개의 2차원 라이다를 이용하여 짧은 시간 동안 정밀한 해상도로 옥트리(octree)를 구성한 서브맵을 생성하고, IMU 데이터를 사용하여 교량과 선착장에서 흔히 볼 수 있는 객체에 대한 표면 법선 추정의 복잡성을 고려하여 point-to-point Iterative Closest Point(ICP)기법을 사용하여 매핑을 수행하였다. Feixiang and Jiandao (2019)는 자율운항선박의 안전한 항해를 위해 라이다의 점군데이터를 활용하여 부표의 표면을 3차원 형상으로 재구성하는 연구를 수행하였다. 이 연구에서는 항해 과정에서 라이다로 항상 부표를 스캐닝하며 점군데이터 라이브러리(PCL, Point Cloud Library)를 기반한 점군데이터의 밀도화 알고리즘을 통해 점군데이터의 두 프레임을 정렬하고 ICP 기법을 적용하여 3차원 형상을 재구성하였다. 또한, 3차원 라이다와 Multibeam Echosounder (MBES)를 사용하여 해상 풍력 발전 단지 인프라가 형성된 다중 영역을 매핑하는 연구 (Campos et al., 2020)에서는 수면 위의 매핑을 위해 GPS 및 IMU의 융합을 통해 정확한 주행 거리를 측정하고 라이다의 점군데이터 필터링 및 Levenberg Marquardt-ICP 기법으로 실시간 환경을 재구성하였다. Sattler et al. (2022)는 해양 상황을 모니터링하고 상황인식 성능을 개선하기 위한 3차원 환경 재구성을 위해 스테레오 카메라로부터 얻은 두 개의 이미지를 사용하여 객체를 탐지 및 분할과 깊이 추정 등을 수행하여 3차원 점군데이터를 생성하고 재구성하였다. Jung et al. (2023)은 해상 파력 발전소의 수면 위와 아래 하부 구조 정보를 각각 획득하기 위한 무인수상선을 개발하여 라이다와 MBES를 사용하여 매핑 시스템을 구현하였다. 수면 위의 발전소를 매핑하기에 앞서 원치 않은 점군데이터를 제거하기 위해 pass through 필터를 적용하였고, 희소한 라이다 점군데이터를 보존하기 위해 서브맵을 생성하여 Radius Outlier Removal(ROR) 필터를 적용하여 발전소를 매핑하는 연구가 수행된 바 있다.

본 연구에서는 디지털 트윈 기술 구현에 필요한 요소 모델 중 3차원 공간 모델을 생성하기 위해 무인수상선에 탑재된 항법 센서 및 카메라와 라이다 기반의 매핑 프레임워크를 제안하였다. 카메라 및 라이다 데이터에 포함된 고유의 잡음을 최소화하는 전처리 기법을 적용하였으며, 특히 수상 구조물에 인접할수록 카메라 이미지의 조도가 변하는 상황에 대응하기 위한 이미지 전처리 기법을 구현하였다. 그리고 카메라 및 라이다 간의 캘리브레이션을 통한 색상 정보를 점군데이터에 투영하고, 점군데이터 간의 불확실성 요소를 고려한 Generalized-ICP(G-ICP) 기법을 적용하여 색상 정보가 포함된 3차원 공간 정보로 매핑하였다. 설계한 매핑 프레임워크의 적용 가능성을 검증하기 위하여 내수면 환경에서 자율적 운항이 가능한 무인수상선을 개발 및 운용하여 확보한 데이터에 적용하고, 그 결과를 기술하였다.

2. 3차원 공간 정보 매핑 기법

무인수상선에 탑재된 카메라 및 라이다의 데이터를 활용하여 3차원 공간 정보를 매핑하는 프레임워크 구조는 Fig. 1과 같다. 카메라 및 라이다 데이터 간의 기하학 정보를 확보하기 위해 카메라-라이다 캘리브리이션을 수행하였으며, 저조도 환경에서 획득한 이미지의 밝기를 보정하기 위한 이미지 전처리 기법과 라이다의 점군데이터 상에 포함된 잡음을 최소화하기 위한 전처리 기법을 매핑 프레임워크에 적용하였다. 그리고 연속된 점군데이터 간의 기하학 정보를 매핑하여 3차원 공간 정보를 생성한다.

Fig. 1

Flowchart of camera-LiDAR preprocessing and 3D registration using G-ICP for 3D spatial reconstruction

3. 무인수상선 시스템

3.1 무인수상선 플랫폼

본 연구에서 제안된 매핑 프레임워크의 성능을 검증하기 위해 개발한 무인수상선은 Fig. 2와 같이 선체의 길이가 2m급인 쌍동선 타입의 쌍축, 쌍타형으로 설계되었다. 그리고 Fig. 3은 무인수상선의 시스템의 구성도를 나타내며, 항법 및 제어 시스템, 추진 시스템, 통신 시스템, 인식 시스템 등으로 구성되어 있다. 항법 및 제어 시스템에서는 탑재된 GNSS-compass와 IMU 센서를 이용하여 무인수상선의 위치와 자세 정보를 계측하고, 사전에 정의된 경유점을 자율적으로 추종하는 유도 및 제어 기법이 구현되어 있다. 추진 시스템은 쌍축, 쌍타형으로 추진기와 방향타의 제어 명령에 따라 속도 및 각도를 제어하도록 구현되었다. 그리고 통신 시스템은 원격으로 무인수상선의 기본적 상태 모니터링을 가능하도록 2.4GHz 대역의 무선 LAN 모듈과 비상 운항 시의 긴급 원격 제어를 위한 RF 통신 모듈을 포함하고 있다. 인식 시스템은 주로 3차원 공간 정보를 생성하는 용도로, 카메라(blackfly S USB3)와 라이다(ouster OS1-64)로 구성하였다. 탑재 라이다는 최대 120m 범위의 거리 측정이 가능하고, 수직으로 45도 범위의 스캔이 가능하다. 시스템의 운영체제는 각 모듈 간의 연계성과 확장성을 고려한 로봇운영체제(ROS, Robot Operating System)를 기반으로 구성하였다.

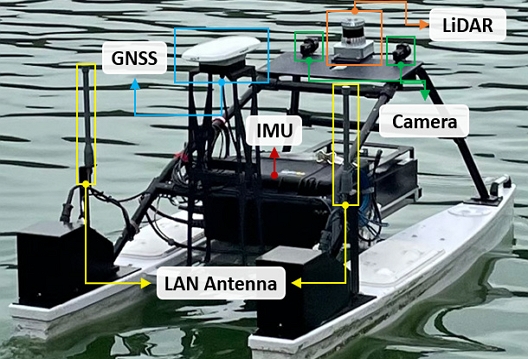

Fig. 2

System overview of the developed ASV

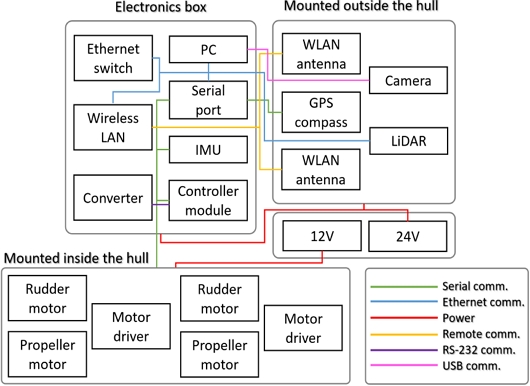

Fig. 3

Hardware system diagram of the ASV

3.2 3차원 공간 정보 계측을 위한 자율운항

무인수상선을 운용하는 영역 내의 디지털 트윈 공간을 자동으로 생성하기 위해 무인수상선이 자율적으로 운항하며 탑재된 카메라 및 라이다를 이용하여 데이터를 확보하도록 자율운항 시스템을 구축하고 경유점 추종을 위한 유도 및 제어 기법을 구현하였다. 운용하는 영역 내에서의 운항 범위와 인식 시스템의 운용 한계를 고려하여 경유점을 선정하였다. 선정한 경유점을 순차적으로 추종하기 위해 시선각(LOS, Line Of Sight) 유도 기법을 기반으로 식 (10)과 식 (11)을 통하여 현시점에서의 경유점을 추종하기 위한 무인수상선의 목표 침로를 산출하였다 (Park et al., 2023; Heo et al., 2023). 각 식에서 사용된 주요 인자와 좌표계는 Fig. 4와 같이 정의하였다.

$\[ {\psi }_d={\mathrm{t}\mathrm{a}\mathrm{n}}^{-1}\left(\left(y_{wp}^c-y_{asv}\right)/\left(\left(x_{wp}^c-x_{asv}\right)\right)\right. \]$

(10)

$\[ {\psi }_e={\psi }_d-{\psi }_{asv} \]$

(11)

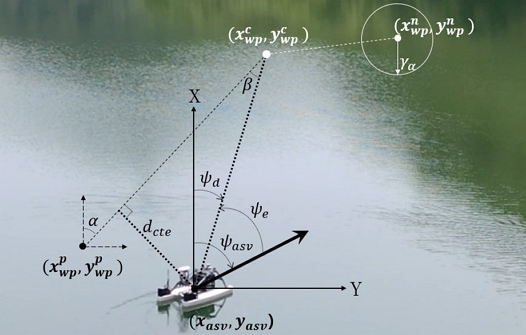

Fig. 4

Coordinates for waypoint guidance and tracking approach

여기에서, x_asv, y_asv 및 $$ x_{wp}^c$$, $$ y_{wp}^c$$는 무인수상선과 목표 경유점의 위도와 경도의 단위를 Universal Transverse Mercator (UTM) 좌표계로 변환한 2차원 평면에서의 위치를 의미하며, 단위는 미터(m)로 나타낸다. 그리고 ψ_asv는 현시점에서 무인수상선에 대한 선수각 정보를 나타낸다. 좌표계 𝑥축을 기준으로 현재 목표 경유점의 각도는 ψ_d로 나타내고, ψ_e는 무인수상선의 현재 선수 각을 기준으로 목표 경유점까지의 각도 오차를 나타내며, 이 오차는 시선각 오차로 정의하였다.

경유점 간의 직선거리를 최대한 유지하며 3차원 공간 정보를 확보하기 위해서 수선 거리(cross track) 유도 기법을 동시 적용하였다. 이전의 경유점 $$ x_{wp}^p$$, $$ y_{wp}^p$$에서 현재 목표 경유점 $$ x_{wp}^c$$, $$ y_{wp}^c$$으로 이동할 때, 두 경유점 간의 직선과 현재 무인수상선 위치와의 수선 거리를 오차인 수선 거리 오차(CTE, Cross Track Error)로 정의하고, 다음 식 (12)~(14)를 통하여 산출하였다.

$\[ \alpha ={\mathrm{t}\mathrm{a}\mathrm{n}}^{-1}\left(\left(y_{wp}^c-y_{wp}^p\right)/\left(\left(x_{wp}^c-x_{wp}^p\right)\right)\right. \]$

(12)

$\[ \beta ={\psi }_d-\alpha \]$

(13)

$\[ d_{cte}=\sqrt{\left({\left(x_{wp}^c-x_{asv}\right)}^2+{\left(y_{wp}^c-y_{asv}\right)}^2\right)}\mathrm{s}\mathrm{i}\mathrm{n}\beta \]$

(14)

산출된 시선각 오차 및 수선 거리 오차를 최소화하는 침로 제어 명령을 생성하기 위해 PD 제어기를 다음 식 (15)와 같이 구현하였다.

$\[ u_{\psi }=\left(K_{los}^P{\psi }_{los}+K_{los}^D{\dot{\psi }}_{los}\right)+T_{cte}\left(K_{cte}^P{d}_{cte}+K_{cte}^D{\dot{d}}_{cte}\right) \]$

(15)

여기에서 $$ K_{los}^P$$와 $$ K_{los}^D$$, $$ K_{cte}^P$$와 $$ K_{cte}^D$$는 각각 시선각 오차 및 수선 거리 오차에 대한 비례와 미분제어 게인이며, T_cte는 거리 단위에서 각도 단위로 변환하는 상수를 나타낸다.

4. 내수면 실험 결과

4.1 내수면 실험 개요

개발한 무인수상선을 이용하여 설계한 매핑 프레임워크를 통해 디지털 트윈 공간에서 활용할 3차원 공간 정보를 생성하는 실험은 대전 방동저수지 수역에서 수행하였다. Fig. 5와 같이 실험 공간에서는 인공 구조물인 교량 2개가 한쪽 면에 접해있고 그 외에는 숲과 나무로 둘러싸여 있는 공간에서 무인수상선의 운용 가능한 범위 내에서 총 13개의 경유점을 설정하여 자율적으로 운항하며 인식 및 항법 센서의 데이터를 취득하는 실험을 수행하였다. Fig. 5에서 점선으로 표현된 경유점 간 직선 구간의 경우는 라이다의 탐지 범위를 벗어나 점군데이터가 없는 영역을 나타낸 것이며, 실선으로 표현된 구간의 데이터를 활용하여 3차원 공간 정보를 생성하였다.

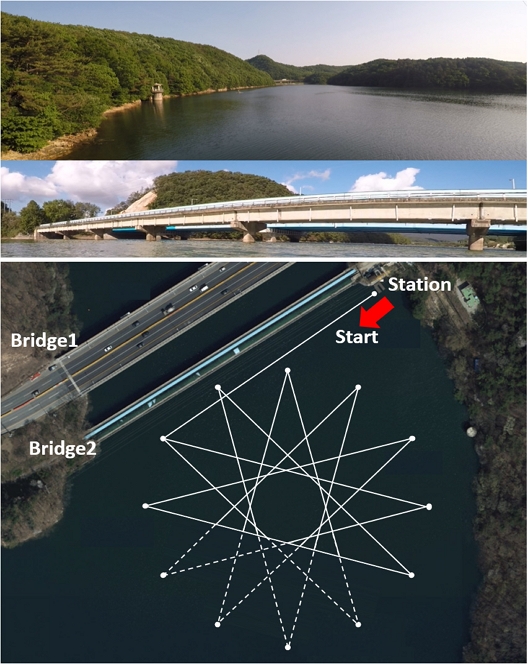

Fig. 5

A Snapshot image of the field test environment and the predefined waypoints for inland water experiments

4.2 경유점 추종 제어 시험 결과

본 연구에서 개발한 무인수상선의 자율운항에 관한 기본 성능을 검증하는 실험을 진행하였다. 선회 시험의 경우 무인수상선의 최대 선회경의 전술직경이 각 3.6L과 3.75L이었으며, 무인수상선의 선체 길이(L=2m)의 5배가 넘지 않은 것을 확인하였다. 지그재그 시험의 경우 좌현과 우현 각각 10°/10°의 1차 오버슈트 각(overshoot angle)과 2차 오버슈트 각의 차이가 15도를 초과하지 않았고, 20°/20°의 1차 오버슈트 각은 25도를 초과하지 않았다. 따라서 선회 시험 및 지그재그 시험을 통하여 IMO에서 제시하는 조종성 기준에 부합함을 확인하였다(Table 1).

Table 1

Results of turning and zigzag maneuvering test

자율운항을 위한 경유점 추종 제어 시험을 위해 각 경유점 도달 여부를 결정하는 허용반경(acceptance radius)은 무인수상선의 선체 길이의 3배인 6m로 설정하였다. 시험 결과(Fig. 6)에서의 검은색 실선은 연속된 경유점을 직선으로 연결한 최적 경로를 나타내며, 빨간색 점선은 구현된 유도 및 제어 기법에 따라 무인수상선이 운항한 궤적을 나타낸다. 목표 경유점에 도달하여 새로운 목표 경유점으로 운항하는 과정에서 궤적의 오차가 발생하는 것을 볼 수 있으나 기준 경로에 대한 수선 거리의 평균 제곱근 오차(RMSE)는 1.225m로 선체 길이를 고려하면 2m 이내의 오차 범위를 갖으므로 구현한 유도 및 제어 기법의 성능이 좋은 것을 확인하였다. 그리고 경유점 추종 제어 실험에서 PD 제어기의 게인을 찾기 위하여 가변하며 실험을 수행하여 적합한 제어 게인을 선정하였다.

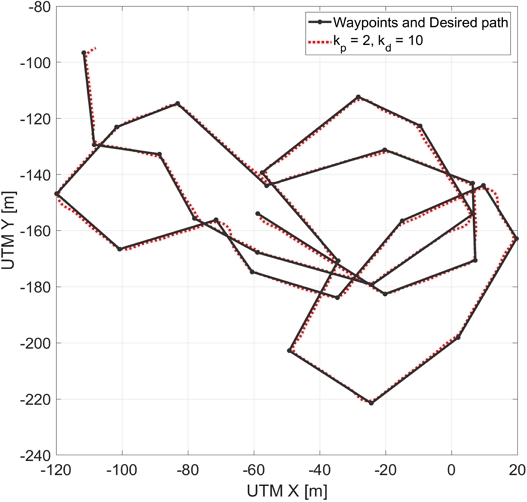

Fig. 6

Field test results of the proposed waypoint guidance and tracking approach

4.3 전처리 기법의 적용 결과

무인수상선이 자율운항 과정에서 교량에 근접하거나 빛을 마주 보고 운항하는 상황에서 카메라의 조도가 낮아지는 상황이 빈번하게 발생하였다. 또한, 카메라 렌즈의 밝기 설정 시에는 실외에서의 실험임을 고려하여 빛의 수면 반사 등과 같은 빛의 잡음을 최소화하기 위해 실제 밝기보다 다소 어둡게 설정하였다. Fig. 7에서 상단에 있는 이미지 데이터 세트를 보면, 조도가 낮은 이미지들이 계측된 것을 볼 수 있으며, 제안한 전처리 기법을 적용하여 색상 정보가 크게 개선됨을 확인할 수 있다.

Fig. 7

Results of the image preprocessing: brightness enhancement for low-light images; from top to bottom original image, gamma corrected image, gamma corrected and histogram stretching image

감마 보정 기법에서는 식 (1)의 γ값 설정이 필요한데, 실험 환경에서 확보한 이미지들의 히스토그램 분석을 통한 통계적 데이터를 토대로 γ값을 0.3으로 적용하였다. 이를 통해서 Fig. 7과 같이 원본 이미지에 감마 보정 기법을 적용한 결과 상대적으로 어두운 부분이 밝아짐을 확인하였다. 전반적으로 밝아지는 부분은 개선되었으나, 명암대비가 낮아져 이미지에 안개가 낀 것과 같이 이미지가 전체적으로 흐리게 나타난 것을 확인하였다. 이를 개선하기 위해 히스토그램 스트레칭 기법을 적용하여 명암대비를 높인 이미지를 획득하였고, 그 결과 이미지를 Fig. 7의 하단에 표기하였다.

라이다의 점군데이터는 10Hz로 입력되고 무인수상선의 운항 속도는 1kn로 유지하면서 운항하므로 상대적으로 이동 거리가 매우 짧은 상황이다. 이러한 상황은 연속적으로 많은 점군데이터가 입력되어 전처리를 수행하는 연산 과정에서 큰 부하를 발생시킨다. 따라서, 짧은 이동 지점에서 계측된 점군데이터에는 많은 부분이 중복되고 잡음에 의한 공간 정보의 왜곡이 발생할 수 있으므로, 이를 최소화하기 위하여 무인수상선이 약 2.5m 간격으로 운항하며 점군데이터를 계측하도록 설정하였다. 그리고 입력되는 점군데이터의 잡음을 최소화하기 위해 무인수상선의 선체 크기와 라이다 센서의 탑재 위치 정보를 반영한 pass through 필터를 적용하였고, 연산 효율을 증대시키기 위하여 voxel grid downsampling 기법을 통해 0.5m 간격의 밀집된 점군데이터를 하나의 점군데이터로 표현하여 잡음을 최소화하였다.

4.4 3차원 공간 정보 생성 결과

전처리 과정을 통한 카메라 및 라이다의 데이터를 매핑하여 디지털 트윈 공간에서의 활용이 가능한 3차원 공간 정보를 생성한 결과는 Fig. 8과 같다. Fig. 8(a)는 드론을 활용하여 촬영한 실험 영역의 촬영한 이미지이며, Fig. 8(b)는 라이다는 점군데이터의 전처리 기법이 적용되었으나 카메라의 이미지 전처리 기법이 적용되지 않아 상대적으로 저조도 색상 정보가 반영된 매핑 결과로 실제 촬영한 이미지와 상이한 점이 많이 있음을 볼 수 있다. Fig. 8(c)는 라이다의 점군데이터와 카메라의 이미지 전처리 기법이 적용되어 매핑 결과로, 보정된 색상 정보가 반영된 3차원 공간 정보가 Fig. 8(a)의 촬영 이미지 정보에 근접함을 확인할 수 있다. 그리고 라이다의 점군데이터가 전처리 과정 및 G-ICP 기법을 적용한 과정에서 소실되는 영역이 발생하였는데, 이는 무인수상선의 자세 급변에 따라서 잡음으로 분류되어 제외되는 현상으로 확인된다.

Fig. 8

Results of 3D spatial reconstruction using camera and LiDAR mounted on the developed ASV: (a) test site image for the field test in inland water environment; (b) a 3D spatial reconstruction result using camera and LiDAR without the proposed approach; (c) a 3D spatial reconstruction result using camera and LiDAR with the proposed approach

5. 결 론

본 논문에서는 무인수상선에 탑재된 항법 센서 및 카메라와 라이다 센서를 이용하여 디지털 트윈 공간에서 활용할 수 있는 3차원 공간 정보를 생성하는 매핑 프레임워크를 제안하였다. 특히, 3차원 공간 정보에 색상 정보를 반영하는 과정에서 조도 변화에 강인한 이미지 전처리 기법을 새롭게 적용하여 색상 정보를 보정하는 방안을 제시하였고, 그 결과와 라이다의 점군데이터 간의 G-ICP 기법을 통해 연속된 정보를 누적하여 현실감 높은 3차원 공간 정보를 생성하였다. 또한, 수상 운용 환경에서 발생하는 각 센서들의 고유 잡음과 6자유도 운동에 의한 데이터 매핑 시의 왜곡을 최소화하기 위한 과정들이 매핑 프레임워크에 적용되었다. 그리고 카메라와 라이다를 탑재한 무인수상선을 개발하여, 내수면 환경에서 자율적으로 운항하며 주변 환경 정보를 획득한 카메라 및 라이다 데이터를 기반으로 3차원 공간 정보를 생성하는 매핑 프레임워크의 적용 가능성을 검증하였다. 추후, 제안한 매핑 프레임워크를 무인수상선의 항법 정보를 동시 보정하는 SLAM 프레임워크와 연계하여, 무인수상선을 대상으로 광역 범위를 운용하며, 고정밀의 3차원 공간 정보를 생성하는 연구를 진행할 계획이다.
