받음각을 갖는 3차원 캐비테이터에서 발생하는 비축대칭 초공동 유동해석

2.1 지배 방정식 및 경계 조건

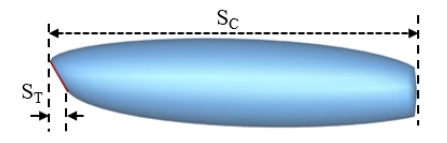

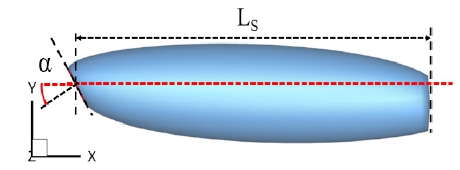

Fig. 1은 받음각을 갖는 캐비테이터의 초공동 해석에 사용된 모델로 원판형 캐비테이터(S_T)와 캐비테이터에서 발생하는 공동 영역(S_C)으로 구성된다.

Fig. 1

Calculation model

유동 영역의 지배 방정식은 다음 식 (1)인 라플라스 방정식이며, 경계 조건은 식 (2)~(6) 순서로 비 침투조건, 무한 원방 조건, 운동학적 경계 조건, 동역학적 경계 조건 및 공동의 공동마감 조건이다.

이때 φ는 교란 속도 포텐셜, $$ \widehat{\mathrm{n}}$$은 경계면에서 유체영역으로 향하는 법선벡터, Φ는 유동장의 전체 속도 포텐셜, $$ \underset{\_}{\mathrm{V}}$$는 유동장의 전체 속도, $$ {\underset{\_}{\mathrm{U}}}_{\text{∞}}$$는 유입 유동의 속도이며, $$ \underset{\_}{\mathrm{x}}$$는 계산 위치 좌표이다. 또한 $$ \mathrm{f}\left(\underset{\_}{\mathrm{x}},\mathrm{t}\right)$$는 생성된 공동의 형상 함수, p는 공동의 내부압력, p_v는 유체 증기압, t^c는 공동의 두께이고, $$ {\underset{\_}{\mathrm{X}}}_{\mathrm{C}.\mathrm{E}.\mathrm{P}\mathrm{ }}$$는 각 공동이 마감되는 끝단의 위치 벡터이다.

2.2 적분 방정식

경계면에서 라플라스 방정식을 충족하는 속도 포텐셜은 Green 정리를 만족하며, 경계면에 다이폴(dipole)과 소스(source)를 분포하면 식 (7)과 같이 정리된다. 이때 다이폴은 몸체와 공동경계면 전체에 분포하여 계산 영역을 구성하고 소스는 공동 표면에 분포시켜 공동 형상을 수렴시키는 계산에 사용하게 된다. 여기서 μ는 다이폴 세기, q는 소스 세기, G는 Green 함수이며, r은 제어점에서 특이점까지의 거리이며, S_A는 전체 계산 영역을 SC는 공동영역을 의미한다.

동력학적 경계 조건인 식 (5)는 공동 표면에서의 접선방향 속도벡터(V_t)의 크기가 일정하다는 조건으로 변환된다. 이를 통하여 공동 표면의 전체 속도 포텐셜은 식 (8)로 나타낼 수 있으며, 다이폴의 변화가 공동 표면의 유동 방향 접선 길이에 비례함을 의미한다. 여기서 $$ {\underset{\_}{\mathrm{X}}}_{\mathrm{C}.\mathrm{M}.\mathrm{P}\mathrm{ }}$$는 공동의 생성 위치를 의미한다.

공동마감 조건인 식 (6)의 경우, 공동의 모양은 소스의 세기에만 관련이 있고, 공동이 유한한 길이를 가지기 위하여 공동에 분포된 소스의 적분이 0이 되는 식 (9)로 표현이 가능하다. 이때 수식의 L은 공동의 생성 위치에서 마감 지점까지 공동 표면 유동의 접선방향 길이이다.

2.3 적분 방정식의 이산화

적분 방정식인 식 (7)을 이산화하면 식 (10)과 같이 표현되며, 전체 영역을 계산함으로써 각 패널에서의 유기 속도 포텐셜을 계산할 수 있다. 이때 N_A, N_C는 각각 전체와 공동에 분포된 패널의 개수를 의미한다.

공동 표면의 동역학적 경계 조건인 식 (8)은 식 (11)로 이산화 가능하며, 식 (12)는 각 공동의 생성 위치에서부터 각 계산지점까지의 공동의 유동 접선방향 길이를 의미한다. 이때 s_k는 공동패널의 유동 접선방향 길이를 의미하고, N_C.M.P는 공동의 생성되는 패널의 번호를 의미한다.

공동마감 조건인 식 (9)는 이산화하면 식 (13)으로 표현된다. 본 수치해석의 공동마감 조건은 공동의 생성 위치 혹은 회전 방향마다 조건을 적용하지 않으며, 전체 공동 표면을 하나의 식으로 계산하였다.

3.1 받음각 변화에 따른 양력과 항력 변화

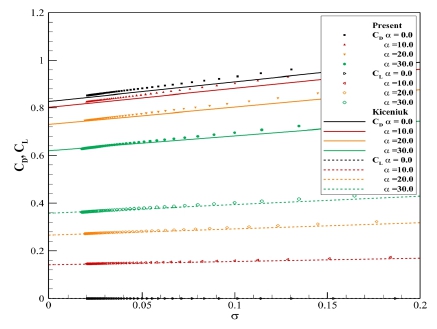

초공동이 성장하여 수중 운동체 전체를 감싸게 되면 모든 유체력은 캐비테이터에 집중되고 자세제어에 사용되기 때문에 초공동 운동체 해석에 있어 캐비테이터에 작용하는 유체력을 정확하게 추정하는 것은 매우 중요하다. 유체력을 평가하기 위하여 캐비테이터 받음각을 변화시키며 계산하였으며, 운용환경을 고려하여 받음각이 0, 10, 20, 30도인 경우를 선정하였다. Fig. 3은 공동수 변화에 따른 양력과 항력 계산 결과를 보여준다. 해석 결과의 비교, 검증을 위해 Kiceniuk (1954)의 식 (14)와 식 (15)를 실선과 점선으로 함께 표시하였으며, 이 경험식은 캐비테이터의 받음각(α)이 50 °보다 작을 때 실험과 잘 일치하는 것으로 알려져있다. 수식에서 사용한 C_D0는 Garabedian (1956)의 해석해 0.827을 사용하였다. 여기서, 공동수는 식 (16)으로 정의하며, P_∞는 유입 유동의 압력, P_v는 유체 증기압이다. 전체적으로 공동수가 낮아질수록 양력계수와 항력계수 모두 선형적으로 작아지는 것을 확인할 수 있으며, 경험식과 비교하면 공동수가 큰 영역에서 다소 차이가 있지만, 공동수가 작아질수록, 즉 이동 속도가 빨라져 공동이 충분히 성장하여 초공동이 되는 영역에서는 차이가 작으며, 캐비테이터의 받음각의 변화에 따른 양력계수와 항력계수의 변화가 잘 일치함을 확인할 수 있다.

Fig. 3

Drag & lift coefficient

3.2 받음각 변화에 따른 초공동 길이 및 두께의 변화

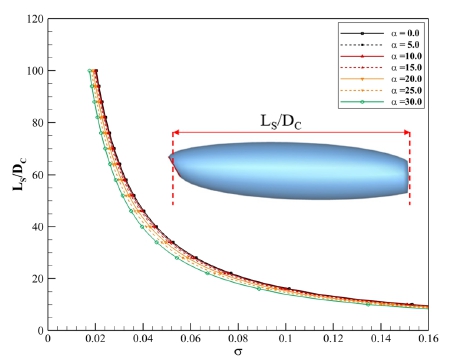

공동 길이 변화의 특성을 파악하기 위하여, 다양한 속도 조건에서 캐비테이터의 받음각을 0도에서부터 30도까지 5도 간격으로 변화시켜가며 공동 길이를 계산한 결과를 Fig. 4에 나타내었다. 동일 받음각 조건에서 공동수가 작아질수록 공동 길이가 커지며, 동일 공동수 조건에서 받음각이 커지면 공동 길이는 짧아지는 것을 확인할 수 있다. 그 차이는 초공동이 크게 발달하는 낮은 공동수 영역에서 더욱 크게 나타난다.

Fig. 4

Cavity length according to the angle of attack

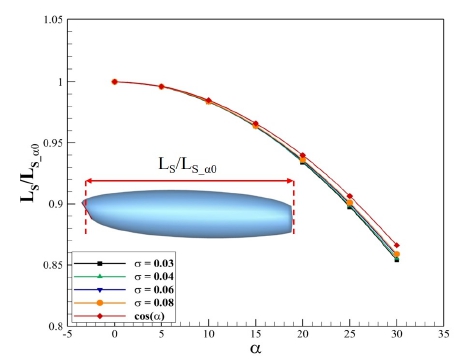

Fig. 5는 Fig. 4에 나타낸 계산 결과 중 특정 공동수의 결과들을 선정하여 나타내었다. 캐비테이터 직경(D_C)이 아닌 L_{S_α0}로 무차원화 하였으며, 받음각의 xy 평면 투영 성분인 cos(α)와 비교하였다. 여기서 L_{S_α0}는 동일한 공동수에서 캐비테이터의 받음각이 0도일 때의 공동 길이이며 이를 기준 길이로 정의하였다. Fig. 5의 무차원화된 공동 길이(L_S/L_{S_α0})는 캐비테이터의 받음각이 커질수록 cos(α)와 차이가 발생하지만, 공동수에 상관없이 cos(α)와 근사한 결과를 보여준다. 이는 캐비테이터에 작용하는 양력계수와 항력계수와 같이 공동 길이 또한 공동수와 캐비테이터의 받음각에 대한 함수로 간단히 표현할 수 있음을 의미하며, 이는 식(17)과 같이 나타낼 수 있다. Table 2는 계산된 공동 길이와 식(17)의 상대 백분율 오차값이며, 받음각의 크기와 공동수에 상관없이 잘 일치하는 것을 확인할 수 있다.

Fig. 5

Cavity length according to the cavitation number

Table 2

Approximated relative error

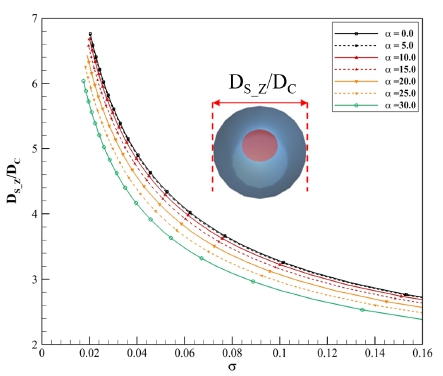

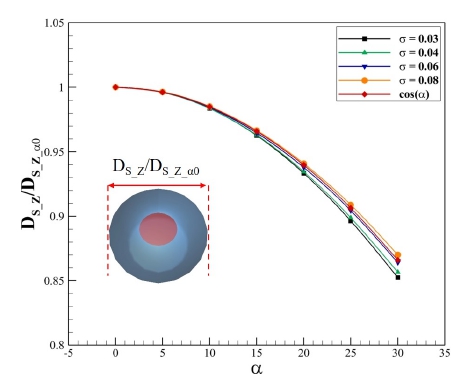

캐비테이터 받음각의 변화에 따른 공동의 z축 방향 두께 변화의 특성을 파악하기 위하여, 다양한 속도 조건에서 캐비테이터의 받음각을 0도에서부터 30도까지 5도 간격으로 변화시켜가며 계산하였고 그 결과를 Fig. 6에 나타내었다. 여기서 z축 두께는 전체 공동 형상에서 z축 방향의 최대 두께이며, 이해를 돕기 위하여 축 방향 형상을 함께 표시하였다. 동일 받음각 조건에서 공동수가 작아지면 초공동의 직경이 커지며, 동일 공동수 조건에서 받음각이 커질수록 공동의 직경은 감소한다. 공동 길이의 경우와 유사하게 변화를 정량적으로 평가할 수 있다. Fig. 7은 Fig. 6의 계산 결과 중 특정 공동수의 결과를 D_{S_Z_α0}로 무차원화한 결과이다. 공동수에 따라서 다소 차이가 있지만, 캐비테이터의 받음각 변화에 따라서 cos(α)와 유사한 값을 갖는다는 것을 알 수 있다. D_{S_Z_α0}는 동일한 공동수에서 받음각이 0도인 경우의 발생하는 공동의 z축 방향 두께이며, ‘z 축 방향 기준 두께’로 명명한다.

Fig. 6

Cavity diameter (Z axis) according to the angle of attack

Fig. 7

Cavity diameter (Z axis) according to the cavitation number

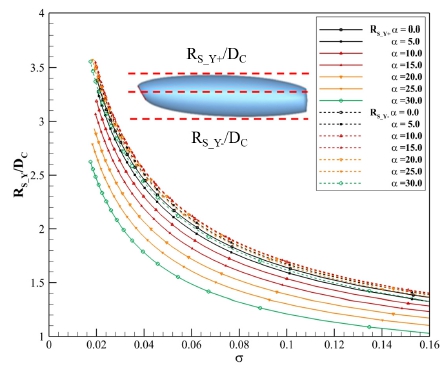

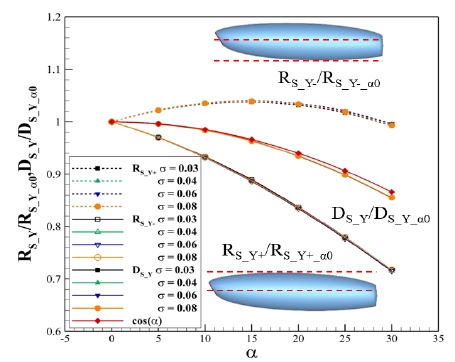

공동의 y축 방향 두께 변화를 파악하기 위하여 마찬가지로 캐테이터의 받음각을 0도에서부터 30도까지 5도 간격으로 변화시켜가며 계산하여 Fig. 8에 x축을 공동수로 하여 나타내었으며, y축에 y+ 방향과 y- 방향의 공동 최대 반경을 나타내었다. y+방향의 반경(R_{S_Y+})의 경우 캐비테이터의 받음각이 증가함에 따라 감소하며, 공동수가 작아질수록 커진다. 이는 공동 길이 및 z축 방향의 두께와 동일 경향이며, z축 방향 공동 두께와 감소량의 크기가 거의 같다. y-방향 반경(R_{S_Y-})의 경우 변화 초기에 캐비테이터의 받음각이 증가함에 따라서 그 값이 감소하지 않고 증가하지만, 점차 증가량의 추세가 감소하며, 받음각 15도에서 최대 반경을 가진 후 감소한다는 것을 알 수 있다. 결과적으로 캐비테이터의 받음각이 30도에 이르면 받음각이 0도인 경우와 그 값이 거의 같게 된다. Fig. 9는 Fig. 8의 특정 공동수의 반경(R_{S_Y±}) 및 y축 방향 직경(D_{S_Y})을 각각 R_{S_Y+_α0}, R_{S_Y-_α0} 그리고 D_{S_Y_α0}로 무차원화한 결과이며, cos(α)의 값과 비교하여 나타내었다. 이때 무차원화에 사용한 요소는 각각 ‘y+ 방향 기준 반경’, ‘y- 방향 기준 반경’ 그리고 ‘y 축 방향 기준 두께’로 명명하였으며, 같은 공동수에서 캐비테이터 받음각이 0도인 경우의 발생하는 공동 반경 및 두께이다.

Fig. 8

Cavity radius (Y axis) according to the angle of attack

Fig. 9에 나타낸 초공동 반경의 경우 앞서 서술한 바와 같이 R_{S_Y-}의 경우 공동수에 상관없이 캐비테이터 받음각 15도에서 최대치를 가지며, R_{S_Y+}의 경우 z축의 경우와의 경향성은 같으나 그 변화가 크게 나타난다. 두 결과는 캐비테이터 받음각에 따라 다른 경향성이 있는 것처럼 보이나, y축 방향의 두께(D_{S_Y)}를 살펴보면 공동 두께 및 반경 변화의 경향성을 쉽게 이해할 수 있다. 캐비테이터에서 발생한 양력으로 인하여 공동이 전체적으로 y- 방향으로 이동하여 편중되기 때문에 각 반경의 크기와 위치가 변화하였을 뿐이며 받음각의 변화에 따른 y축 방향의 공동의 두께(D_{S_Y}) 변화는 z축 방향 두께(D_{S_Z}) 변화와 동일하게 cos(α)와 유사하다는 것을 알 수 있다. y축과 z축에 대한 변화를 종합하면 y축 방향의 경우 중심선의 변화를 직접적으로 받기에 반경 변화를 정의하기 힘들지만, 전체적인 공동 두께 변화는 중심선 변화에 상관없이 동일 경향을 보인다. 따라서 받음각에 따른 중심선 변화에 상관없이 초공동의 두께(D_S)는 공동수와 캐비테이터 받음각을 이용하여 식 (18)과 같이 정리할 수 있다.

Fig. 9

Cavity radius & diameter (Y axis) according to the cavitation number

3.3 받음각 변화에 따른 초공동 체적의 변화

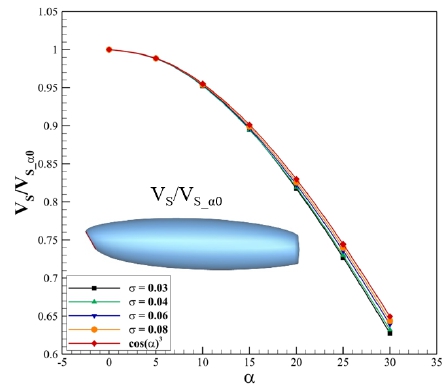

다양한 속도 조건에서 캐비테이터 받음각의 변화에 따른 공동의 체적변화를 계산하여 Fig. 10에 나타내었으며, 앞선 경우와 마찬가지로 캐비테이터의 받음각은 0도에서 30도까지 5도 간격으로 계산하였다. 동일 공동수 조건에서 받음각이 커질수록 공동의 체적이 감소하는 것을 확인할 수 있다. Fig. 11은 Fig. 10의 결과 중 특정 공동수 조건에 대한 결과를 받음각 0도 상태의 체적(V_{S_α0})으로 무차원화한 결과이며 캐비테이터의 받음각이 증가함에 따라 식 (19)와 같이 cos(α)³의 비율로 줄어든다는 것을 알 수 있다. 이와 같은 결과는 공동의 길이 및 공동의 최대 직경과 같이 일반적인 위치에서 공동의 표면 또한 기준을 가지고 cos(α)의 비율로 변화함을 의미한다.

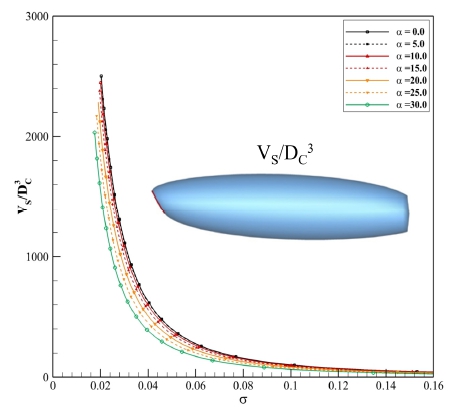

Fig. 10

Cavity volume due to the angle of attack

Fig. 11

Cavity volume due to the cavitation number

3.4 받음각 변화에 따른 초공동 중심선의 변화

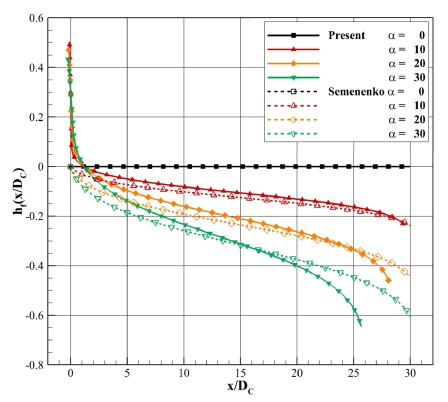

공동 형상의 거동을 파악하기 위한 지표로 공동의 중심선 변화를 이용하였다. 캐비테이터에서 발생한 양력이 유동을 변화시키는데, 이를 운동량으로 정리하여 공동의 중심선을 계산할 수 있는 Semenenko (2001)의 식 (20)을 사용하여 비교하였다. 이때 R(s)는 공동 반경 함수이며, 본 수치해석의 받음각이 없고, 초공동의 길이가 캐비테이터 직경의 30배일 때 계산되는 공동의 형상을 이용하였다. 식 (20)에 사용하는 양력은 식 (21)을 이용하여 본 수치해석에서 계산되는 항력계수로 구하였고, 이때 적용되는 캐비테이터의 받음각은 0, 10, 20, 30도를 사용하였다. 본 수치해석의 계산 결과는 동일 공동수 조건에서 캐비테이터의 받음각을 변화시켜가며 계산하였다. 중심선의 형상을 Fig. 12에 나타내었으며, 계산된 주요 계산 결과를 Table 3에 나타내었다. 이때 h_f는 중심선의 위치로서 공동 중심선이 x축에서 이동한 변화량을 나타내며, 캐비테이터의 직경으로 무차원화 되어있다. 일반적으로 공동 상, 하면의 중심을 공동 중심선이라 정의한다. 그러나 받음각이 있는 경우 공동 상, 하면의 시작점이 다르기 때문에 캐비테이터에 걸쳐있는 공동은 캐비테이터 면과의 중심을 공동 중심선으로 정의하였다.

Fig. 12

Cavity center-line according to different angles of the cavitator

Table 3

Calculation Results 1

공통된 경향성으로는 캐비테이터 받음각이 커짐에 따라서 전체 영역에서 중심선의 변화량은 받음각에 비례하여 점차 증가한다. 또한, 중심선의 기울기가 공동의 단면적이 작은 시작과 끝에서 크며, 공동의 단면적이 큰 중심부에서는 비교적 작다. 식 (20)에서도 중심선의 기울기가 공동의 단면적에 반비례하는 것을 확인할 수 있다. 본 수치해석의 결과가 운동량 정리와 잘 일치하며, 공동 형상 변화에 유의미한 결과를 가짐을 알 수 있다. 받음각이 작을 때는 유사한 결과를 가지지만, 받음각이 커질수록 계산 간의 차는 커진다. 본 해석법의 경우 공동의 길이가 점차 짧아지고 중심선의 최대 변화량이 커지는 것이 보인다. 이는 Semenenko의 경우 받음각에 따른 캐비테이터의 변화와 공동 형상의 변화를 고려하지 않기 때문이다. 또한, 공동 전방에서 공동이 캐비테이터에 걸쳐 존재하기 때문에 중심선이 x축 아래가 아닌 위에 존재하지만, 짧은 구간에서 급격히 감소하여 x/D_C가 약 1.1인 지점에서 중심선의 변화량은 0이 된다. 받음각의 존재로 더욱 얇게 형성된 공동은 더 큰 기울기를 가지며 변화하며, 이러한 기울기의 증가는 공동 길이에 따라서 누적되어 공동의 절반에서 두 결과의 중심선이 동일 변화량을 가지고, 공동의 끝에서 본 수치해석의 최대 변화량이 더 큰 값을 가진다.

3.5 받음각 변화에 따른 초공동의 비대칭성

Fig. 13은 캐비테이터의 받음각의 변화에 따른 초공동의 전체적인 형상 변화와 비대칭성을 살펴보기 위해 받음각이 0, 30도이고 공동수가 σ = 0.0202인 경우를 계산하여 표시하였다. 캐비테이터로부터 일정 거리마다 공동의 단면을 순서대로 나타내었으며, 캐비테이터의 정면 형상도 같이 나타내었다. 받음각이 α=0°인 경우 공동 길이는 L_S/D_C=100이며, α=30°인 경우는 L_S/D_C=84.8로 초공동의 길이는 약 15%, 부피는 약 40% 감소하며, 초공동의 중심선이 -y 방향으로 이동하는 것을 확인할 수 있다. 초공동 수중 운동체의 제어성능에서 이러한 공동의 형상 변화는 매우 중요한 요소이다. 짧고 비대칭적 초공동의 발생으로 인한 공동면이 몸체와 접촉하게 되는 플래닝 현상이 발생할 가능성이 커지게 되며, 제어핀의 접수 면적 또한 변화하게 되어 작용하는 유체력이 변화하고 토크가 발생한다.

Fig. 13

Cavity outline and mid-line denoted by horizontal and vertical section at cavitation number = 0.0202

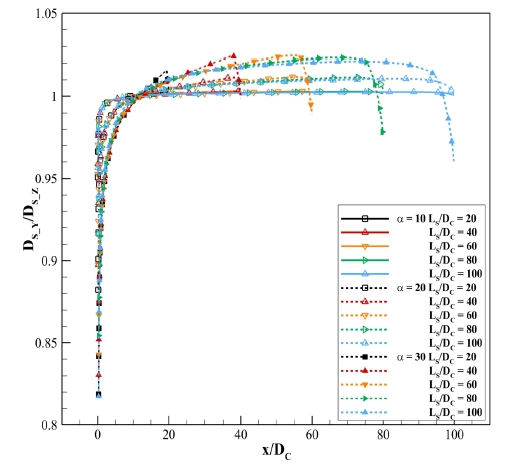

받음각이 존재하는 경우 각 위치에서 공동의 단면은 타원 형상을 가진다. 이를 정밀하게 파악하기 위하여, Fig. 14에 다양한 조건에서 계산된 공동의 y축 직경(D_{S_Y})을 z축 직경(D_{S_z})으로 무차원하여 비대칭비로 정의하였다. 전체적으로 공동 길이에 상관없이 캐비테이터의 받음각이 같을 때 동일 x/D_C 위치에서 동일 비대칭비를 가진다. 또한 비대칭비의 변화량은 받음각의 크기에 비례하여 증가하며, 공동 길이 및 받음각에 상관없이 캐비테이터 인근에서 1보다 작은 값을 가지고, x/D_C가 약 11인 지점에서 직경비 1을 가지며, 이후 1보다 큰 값을 가진다. 이러한 결과는 공동 단면형상이 캐비테이터의 인근에서는 캐비테이터의 기울어진 형상에 영향을 받아 z축 방향으로 길고 y축으로 짧지만, 급격하게 캐비테이터 정면 형상의 영향이 작아지며 다른 요인으로 인하여 y축으로 길어지는 것을 의미한다.

Fig. 14

Cavity diameter ratio according to different angles of the cavitator and cavity length.
