한국형 LNG 화물창 멤브레인의 Sheet 배치 최적화

1. 서 론

LNG 화물창은 내부에 –163 ^oC의 액화천연가스를 보관해야 하기 때문에 일반 화물창과는 달리 특수한 재질로 이루어진 여러 층의 단열재와 멤브레인 (membrane)으로 이루어져 있다. 특히 멤브레인은 액체와 직접 닿는 부분이기 때문에 팽창, 수축에 견딜 수 있는 특수 합금으로 구성되며, 주름이 있는 형태로 만들어지기도 한다. Fig. 1은 대표적인 LNG 화물창 타입인 GTT 사의 No.96과 Mark III를 보여준다.

Fig. 1

Examples of LNG CCS (Cargo Containment System) : GTT Mark III and No.96 types (source: http://www.gtt.fr/)

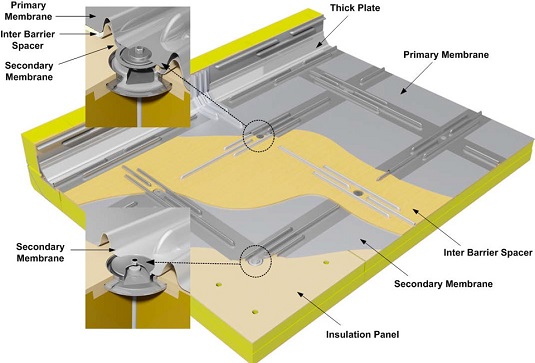

현재 국내에서 제작하는 LNG 화물창의 경우, GTT에 기술료를 지급해야 한다. 따라서, 기술 자립화를 위한 노력으로 한국형 LNG 화물창이 개발 중이다. Fig. 2는 한국형 LNG 화물창의 구성을 보여준다.

Fig. 2

Korean LNG CCS (source: http://www.kclng.co.kr/)

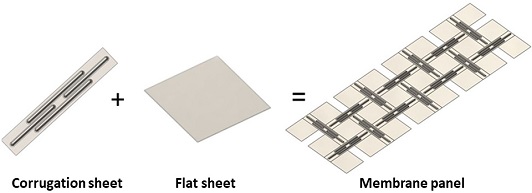

한국형 LNG 화물창의 멤브레인 패널은 Fig. 3과 같이 corrugation sheet와 flat sheet의 조합으로 구성되어 있다. 따라서, 멤브레인 패널의 배치 설계는 화물창 내벽에 적절한 길이의 corrugation sheet를 배치하는 것을 의미한다. 문제는 정해진 화물창의 크기 내에 배치하기 위해서 여러 종류의 corrugation sheet를 사용하는데, corrugation sheet 종류만큼 금형을 제작해야 한다. 따라서, 비용의 절감을 위해 가급적 corrugation sheet의 종류를 줄이는 것이 필요하다.

Fig. 3

Corrugation sheet, flat sheet, and membrane panel

기존에는 사람이 수작업으로 corrugation sheet를 배치하였다. 8각 기둥 형태로 구성된 LNG 화물창 내에 수작업으로 최소한의 종류를 찾는 것은 불가능하다. 따라서 한 면씩 길이 방향과 폭 방향으로 배치하면서 기존에 사용된 corrugation sheet를 최대한 활용하는 방법을 사용하였다. 이러한 방법은 초기에 설정한 corrugation sheet의 종류에 따라 전체 종류와 수량에 큰 영향을 미치게 된다. 또한, 화물창의 길이가 달라지는 경우 처음부터 다시 sheet의 종류와 수량을 결정해야 하는 문제가 발생한다. 따라서, 최적화된 corrugation sheet의 종류를 자동으로 결정할 방법이 필요하다.

본 연구에서는 한국형 LNG 화물창 멤브레인의 corrugation sheet 개수를 최소화하기 위한 최적화 방법을 제안하였다. 이어지는 2장에서는 관련 연구 현황을 분석하였고, 3장에서는 corrugation sheet의 종류를 최소화할 수 있도록 목적 함수, 제약 조건, 설계 변수를 정의하였다, 4, 5장에서는 최적 배치 프로그램 개발과 174K LNG 화물창에 적용한 결과를 소개한다. 마지막으로 6장에서는 결론 및 향후 연구 계획에 대해서 기술하였다.

2. 관련 연구

최적화와 관련해서는 가능성 있는 해의 집합이 이산적인 조합 최적화(combinational optimization)가 있다 (Papadimitriou & Steiglitz, 1998). 조합최적화는 일반적으로 해석적으로 해결이 안되기 때문에 휴리스틱(heuristic) 알고리즘이 적용되는 경우가 많다. 특히 정수계획법 (Conforti et al., 2014)의 경우는 정수인 해를 얻는 방법으로 경로 계획 (Kim et al. 2010a; Yoo, 2010)이나 배치 문제 (Roh et al., 2009; Kim et al., 2016; Jung et al. 2018) 등에 사용된다. 특히 앞서 나열한 배치 문제의 경우 휴리스틱 알고리즘 중 유전 알고리즘을 사용하여 최적화를 수행하였다. 본 연구에서도 앞서 나열한 유전 알고리즘을 사용한 배치 문제를 활용하였다.

LNG 화물창과 관련된 연구는 대부분 슬로싱과 구조물의 변형 해석에 대한 것이 대부분이다 (Chun et al., 2009; Kim, 2010b; Park, 2019).

LNG 화물창과 관련된 최적화 연구로 Chun et al. (2020)이 있다. 멤브레인과 insulation box를 접합하기 위해 편평도 (flatness)를 기준으로 mastic rope의 사용량을 최소로 만드는 최적화 문제를 정의하였다. 화물창에 들어가는 stud line이 교차하는 위치에 놓이는 wedge의 높이와 mastic rope의 종류를 설계 변수로 하였고, 다목적 최적화 문제를 풀기 위해 NSGA-II 방법을 사용하였다. 다른 최적화 적용의 예로 Caprace et al. (2010)은 LNG선의 건조 비용, 중량을 최소화하고, 강성를 최대화하려는 다목적 최적화 방법을 적용하였다. 제약 조건으로 BV의 규정을 적용하였으며 설계 변수로 구조 부재의 두께와 높이, 길이, longi의 간격 등을 사용하였다. Salarkia et al. (2020)은 멤브레인 타입의 탱크가 아닌 실린더 형태의 탱크의 형상을 파라미터로 표현하고 비용 최대화와 비용 최소화의 두 가지의 목적 함수로 가지는 다목적 최적화 문제를 풀었다.

앞서 나열한 연구들은 본 연구의 대상인 LNG 화물창 멤브레인 최적 배치와 직접 관련된 것은 없었다. 더욱이 한국형 LNG 화물창의 경우 국내에서 최초로 개발이 진행되고 있기 때문에 유사한 연구가 전무한 실정이다.

3. 배치 최적화 문제의 정식화

3장에서는 해석 결과와 전문가의 의견, 실제 화물창의 제원 등을 기반으로 직접 최적화의 정식화를 진행하였다.

3.1 Pitch의 정의

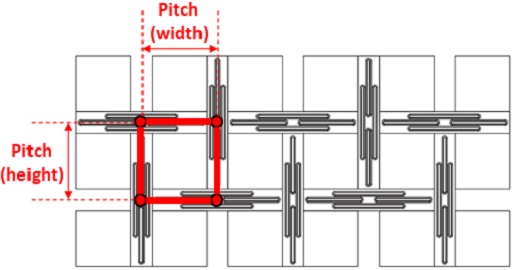

멤브레인 패널을 만들기 위해서는 corrugation sheet 4개를 사용하여 Fig. 4와 같이 배치를 하게 된다. 이때 corrugation sheet의 중심 사이의 거리를 pitch라 하며, Fig. 4에는 가로 pitch와 세로 pitch를 나타내었다.

Fig. 4

Definition of the pitch

Corrugation sheet의 종류는 pitch의 가로, 세로 값으로 구성되는 직사각형의 개수와 직접적으로 관련이 있다. 따라서 corrugation sheet의 종류를 결정하는 문제는 pitch를 사용한 직사각형 배치 문제로 볼 수 있다. 단, pitch의 길이를 결정할 때 다음과 같은 조건을 만족해야 한다.

• ∙ 가로 방향과 세로 방향 모두 pitch 개수는 짝수
• ∙ 제작상의 이유로 pitch의 범위는 1,290 ~ 1,420mm 사이의 값을 가지며, 10mm 간격을 가짐. 즉, 1,290, 1,300, ~ 1,420mm까지 총 14종류의 pitch가 존재

3.2 수계산을 통한 배치 방법의 정의

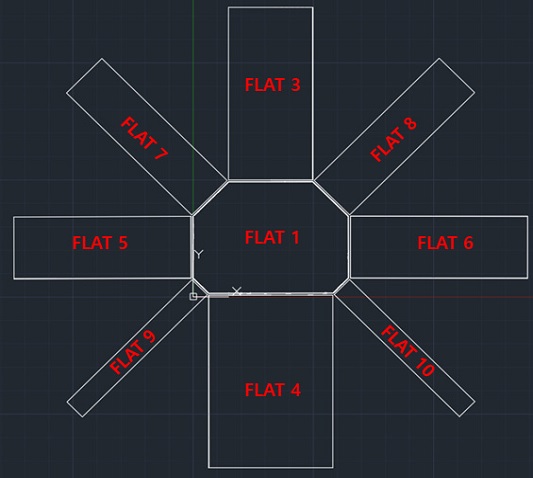

패널 배치의 이해를 돕기 위해 먼저 수계산으로 배치하는 과정을 살펴본다. 먼저 LNG 화물창의 10개 면을 각각 FLAT 1부터 FLAT 10으로 정의하였다 (Fig. 5). FLAT 2의 경우 FLAT 1과 같기 때문에 별도로 나타내지는 않았다.

Fig. 5

Flats of LNG CCS

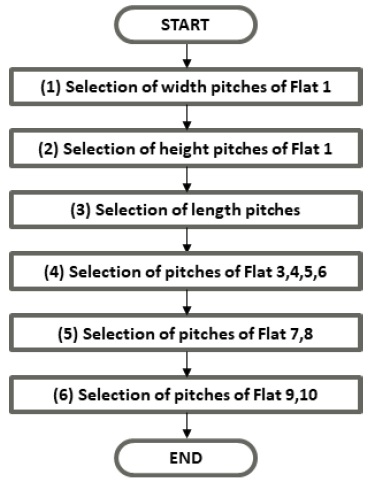

Fig. 5를 보면 FLAT 3~10은 FLAT 1과 선분을 공유하기 때문에 FLAT 1에서 결정된 pitch를 그대로 사용하면 된다. 따라서 수작업 시 FLAT 1의 폭, 높이 방향의 pitch를 먼저 결정하고, 다음으로 화물창의 길이 방향 pitch를 결정한다. 상세한 절차는 Fig. 6과 같다.

Fig. 6

Manual calculation procedure for defining pitches

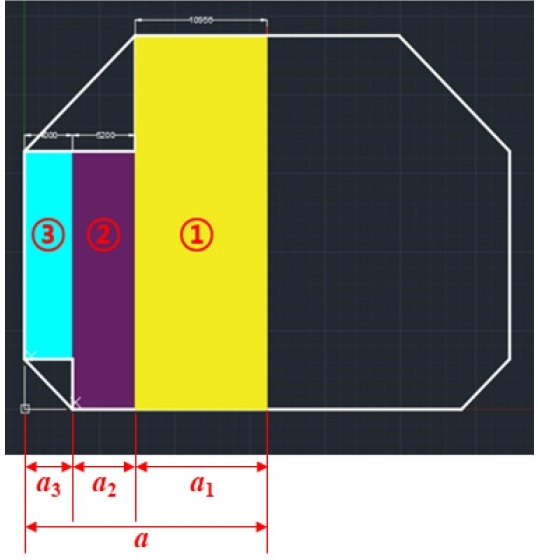

첫 번째 순서로 FLAT 1의 폭 방향 pitch를 선정한다. 이때 팔각형은 좌우 대칭이고 윗변과 아랫변의 길이가 다르기 때문에, Fig. 7과 같이 3개의 구간으로 나누어 pitch를 구한다.

Fig. 7

Three sections of horizontal pitches

예를 들어, a₁의 길이가 10,950 mm라고 하면, 1,290 ~ 1,420mm 사이의 pitch를 조합하여 10,950 mm를 만들면 된다. Pitch의 길이를 순서대로 P₁ ~ P₁₄로 정의하고, 각각의 개수를 n₁ ~ n₁₄로 정의하면 다음과 같은 식을 만족하는 정수 n₁ ~ n₁₄를 찾는 문제로 볼 수 있다.

$\[ \sum _{i=1}^{14}{P}_i{n}_i=\mathrm{10,950} \]$

(1)

위 식을 만족하는 n₁ ~ n₁₄는 매우 많기 때문에 사람이 하나하나 만족하는 값을 찾아야 한다. 여기서는 가급적 2개 이하의 pitch만 사용하는 쌍을 찾게 되는데 그 예가 Table 1과 같다. 여기서 어떤 길이를 선택하는지에 따라 a₂와 a₃ 배치 결과에 많은 영향을 미친다.

Table 1

Decision process of the pitch and the number

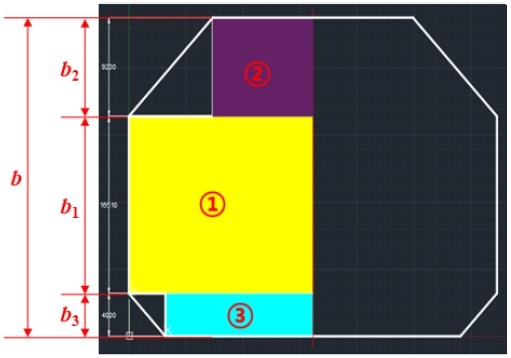

두 번째로 FLAT 1의 높이 방향 pitch를 결정한다. 폭 방향과 마찬가지로 높이 방향 pitch도 Fig.8과 같이 3개의 구간으로 구분된다. 하지만, 첫 번째 단계에서 결정된 a₂와 a₃의 pitch가 b₂와 b₃에 사용되기 때문에 높이 방향의 경우 b₁에 대해서만 pitch를 결정한다.

Fig. 8

Three sections of vertical pitches

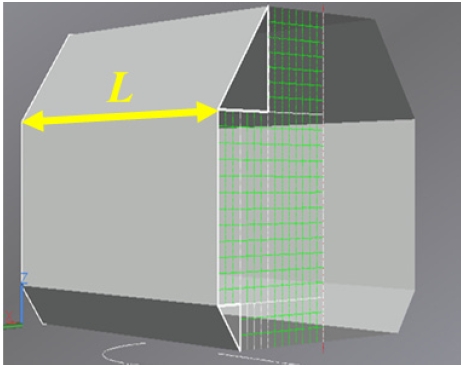

세 번째로 화물창 길이 L에 대한 pitch를 결정한다 (Fig.9).

Fig. 9

Length of the LNG CCS

네 번째로 FLAT 3,4,5,6의 pitch를 선정한다. 이미 FLAT 1에서 pitch의 종류와 수량이 정해져 있기 때문에 이를 사용하여 배치를 수행하면 된다.

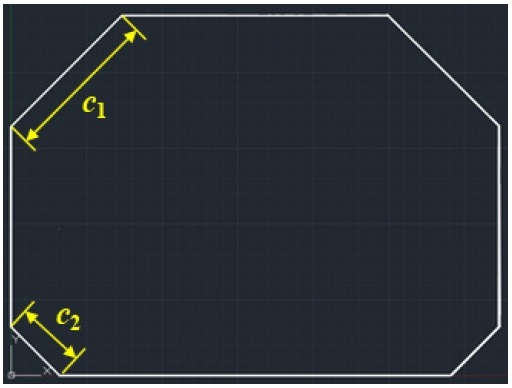

다섯 번째로 FLAT 7,8의 pitch를, 여섯 번째로 FLAT 9,10의 pitch를 결정한다. FLAT 1의 상부 chamfer (위쪽 모서리)를 c₁, 하부 chamfer (아래쪽 모서리)를 c₂로 정의한다 (Fig. 10). 이 때, 모서리 부분은 직각이등변삼각형이기 때문에 가로 또는 세로 길이의 $$ \sqrt{2}$$배에 해당하는 무리수이다. 하지만 현실에서는 마진이 존재하기 때문에 실제 길이에서 10의 자리 이하는 반올림한 값을 사용한다.

Fig. 10

Upper and lower corners of FLAT 1

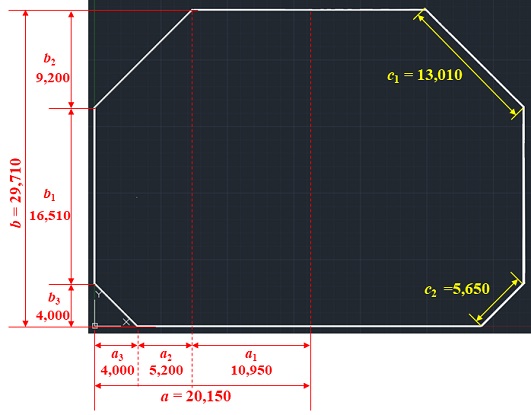

위에서 설명한 과정을 174K LNG선의 화물창에 적용해 보았다. 여기서 174K는 화물창 용적 (volume)이 174,000 m³임을 의미한다. Fig. 11에는 FLAT 1의 폭과 높이 방향 길이와 chamfer의 길이를 나타내었다. 단위는 모두 mm이다. 추가로 화물창의 길이는 46,050 mm이다.

Fig. 11

Principal dimensions of FLAT 1

수작업을 통해 도출된 결과를 Table 2에 정리하였다. 총 14개의 pitch 중에서 1,300, 1,310, 1,350, 1,360, 1,400, 1,410, 1,420의 7가지 pitch를 사용하였다.

Table 2

Manual arrangement results of the number of pitches

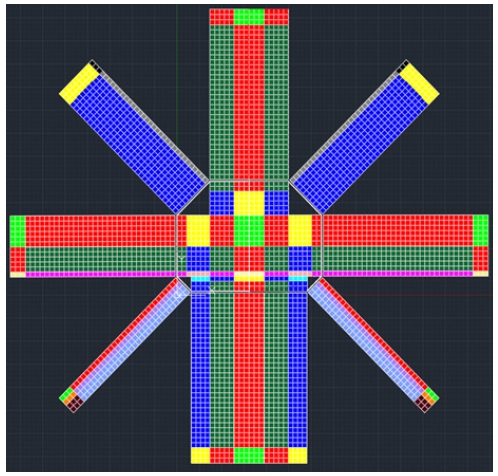

Table 2에서 결정된 pitch를 조합하면 Table 3과 같은 가로, 세로 규격의 멤브레인 패널이 만들어진다. 이를 전체 화물창에 대해서 배치하면 Fig. 12와 같다. 도면에 표현되지 않은 FLAT 2의 개수도 포함되어 있으며, 좌우측 상하단의 삼각형 부분은 수작업으로 배치되는 구간으로 본 연구에서는 고려하지 않는다.

Table 3

Color, size, and number of membrane panel

Fig. 12

Manual arrangement of membrane panels

수작업으로 배치했을 경우의 문제점은 처음에 선정한 pitch를 최대한 활용하게 되므로, 처음에 어떤 pitch를 선정하느냐에 따라서 서로 다른 결과가 도출된다는 것이다. 따라서, 설계자가 일일이 pitch를 바꿔가며 배치를 수행해야 한다는 번거로움이 있고, 최적의 결과를 도출하기도 어렵다.

4. 프로그램 개발 및 속도 개선

4장에서는 앞서 제안한 최적화 문제의 정식화를 기반으로 개발한 프로그램과 추가적인 문제점의 해결 과정에 대해 설명한다.

4.1 프로그램 개발

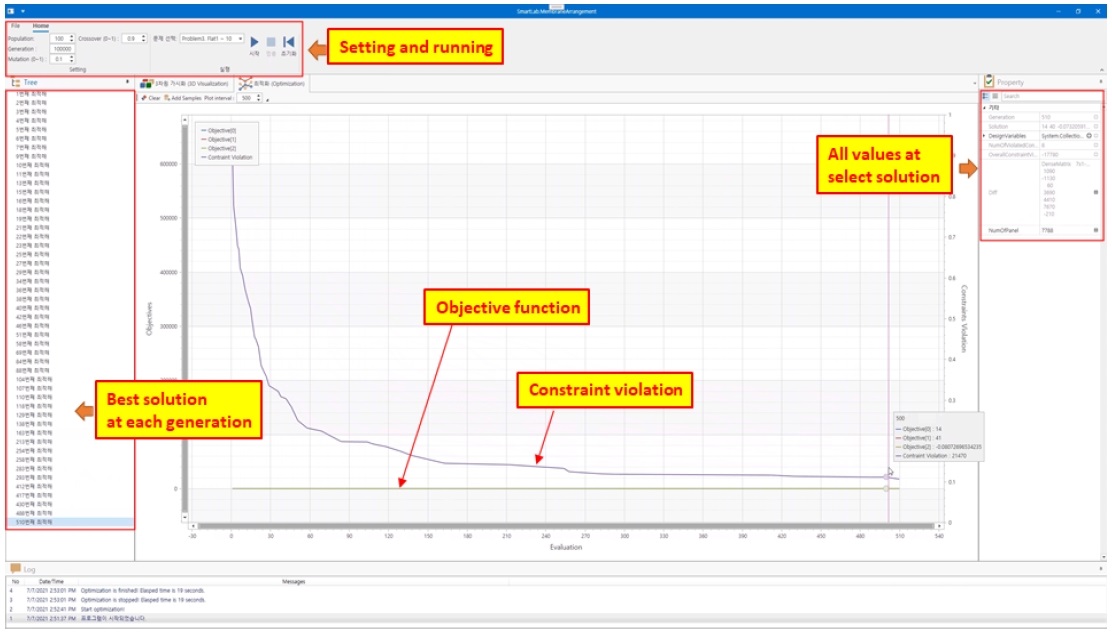

NAGA-II 알고리즘은 오픈소스 라이브러리인 JMetal (source: http://jmetalnet.sourceforge.net/)을 사용하였다. 유전 알고리즘의 경우 한 세대마다 가장 좋은 결과를 주는 개체를 뽑아 목적 함수와 제약 조건의 위배량을 그래프로 나타내었다. Fig.13은 개발 프로그램의 실행 예시이다.

Fig. 13

Optimization program of the arrangement of Korean LNG CCS

상단에는 유전 알고리즘의 개체수(population)와 세대수(generation), 돌연변이확률(mutation), 교차연산비율(crossover)을 설정할 수 있다. 좌측의 트리에는 각 세대별로 가장 좋은 개체를 나열하고, 선택된 개체는 우측의 상태창에서 목적 함수 값과 제약 조건 위배량(constraint violation)을 확인할 수 있다. 세대를 반복하면서 제약 조건을 만족하도록 수렴하는지 여부와 목적 함수 값을 확인하기 위해 가운데에는 그래프를 배치하였다.

본 프로그램의 실행 조건은 사용자가 변경이 가능하지만, 아래와 같이 설정하였다.

• ∙ 개체수 (population) = 100
• ∙ 돌연변이확률 (mutation) = 10%
• ∙ 교차연산비율 (crossover) = 20%

4.3 개선 결과

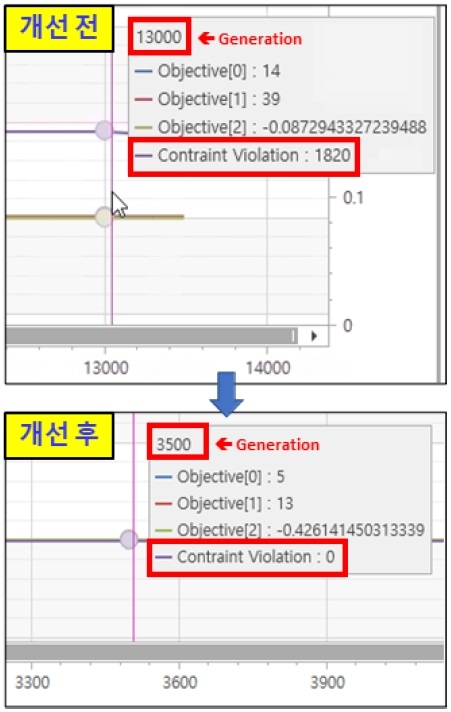

100개의 개체를 사용하여 유전 알고리즘을 적용했을 경우, 10,000회 이상에서도 수렴하지 않았던 결과가 개선 후 4,000번 이내에서 제약 조건을 모두 만족함을 확인하였다 (Fig. 14).

Fig. 14

Convergence comparison before and after upgrading optimization algorithm

5. 174K LNG 화물창에의 적용

5장에서는 앞서 개발한 알고리즘과 프로그램을 사용하여 Fig.11의 174K LNG 화물창에 적용해 보았다. 시뮬레이션을 통해 도출된 결과를 Table 4에 정리하였다. 총 14개의 pitch 중에서 1,300, 1,370, 1,410, 1,420의 4가지 pitch만을 사용하여 배치가 가능하다.

Table 4

Optimum arrangement results of the number of pitches

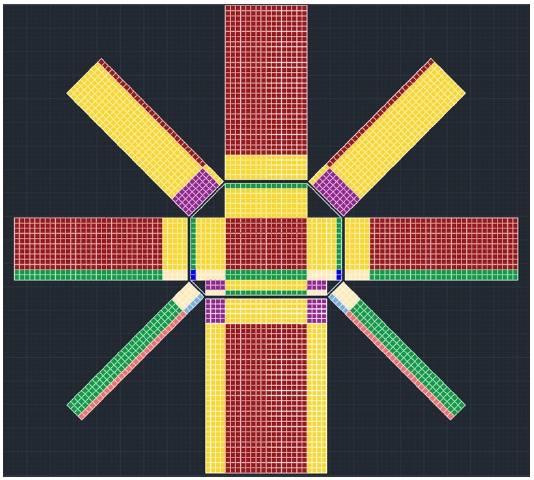

Table 4에서 결정된 pitch를 조합하면 Table 5과 같은 가로, 세로 규격의 멤브레인 패널이 만들어진다. 이를 전체 화물창에 대해서 배치하면 Fig. 15와 같다.

Table 5

Color, size, and number of membrane panel

Fig. 15

Optimum arrangement of the membrane panels

수작업으로 계산 시 대략 하루 정도 시간이 소요되었던 것에 비해서 프로그램을 사용할 경우 5~10분 정도에 원하는 최적해를 구할 수 있었다. 또한, 개발된 프로그램을 사용하면 화물창의 제원이 변경될 시에도 빠르게 배치 결과를 확인할 수 있다. 174K 화물창에 적용 시 수작업에 비해서 피치의 종류는 7개에서 4개로 감소하였고, 멤브레인 패널의 종류도 15개에서 8개로 감소하였다. 따라서 corrugation sheet를 제작하는데 필요한 금형의 개수도 감소하여 전체적으로 화물창의 제작 비용을 감소시킬 수 있음을 확인하였다.

6. 결론 및 향후 계획

본 연구에서는 한국형 LNG 화물창의 멤브레인 패널의 최적 배치를 위한 방법을 제안하였다. Corrugation sheet와 flat sheet를 배치 특성을 확인하여 pitch를 배치하는 문제로 치환하였고, pitch의 종류를 최소화하기 위한 제약 조건과 목적 함수를 설정하였다. NSGA-II를 사용하여 배치 최적화 문제를 해결하기 위한 프로그램을 작성하였고, 이를 174K LNG 화물창에 적용하여 4개의 pitch만을 사용하여 배치할 수 있음을 확인하였다.

향후 연구로 최적화 결과를 곧바로 눈으로 확인할 수 있도록 프로그램상에서 배치도를 볼 수 있도록 할 계획이며, 형상이 다른 1번 화물창의 최적화도 진행할 예정이다.
