시각-언어 모델을 활용한 자율운항선박의 RoI 기반 데이터 효율적 항로표지 분류 기법 연구

2.1 IALA-B 기반 AtoN 클래스 정의

IALA의 해상부표식은 지리적 위치에 따라 전 세계를 IALA Region A와 Region B로 구분하여 적용하고 있으며, 대한민국을 포함한 북미 및 일부 아시아 지역은 IALA Region B를 채택하고 있다. IALA Region B의 핵심적인 특징은 측방표지의 색상 체계로, 항구 입항을 기준으로 우현표지는 적색, 좌현표지는 녹색으로 표시된다.

본 연구에서는 이러한 IALA-B 규정에 의거하여 데이터셋의 클래스를 정의하였다. 각 클래스는 색상, 형상, 두표의 조합에 따라 구분되며, 세부 속성 및 분류 기준은 Table 1에 정리하였다. 총 12개의 AtoN 클래스를 대상으로 분류 실험을 수행하였으며, 측방･방위･특수･독립위험표지 등 IALA-B 주요 표지군을 포함한다.

Table 1

Definition of AtoN classes based on IALA Region B

2.2 VRX 시뮬레이션 환경 및 가상 데이터 생성

본 연구에서는 VRX(Virtual RobotX)가 제공하는 Gazebo 기반 오픈소스 3D 로봇 시뮬레이션 플랫폼을 활용하였다. 해당 플랫폼은 파도, 바람, 조류 등 해상 물리 환경 모델링을 지원하며, 본 연구에서는 시각 인지 성능에 직접적인 영향을 미치는 관측 조건 변화와 해무 환경을 중심으로 가상 이미지 데이터를 생성하였다. 또한, 데이터셋의 효율적인 가공과 제안 시스템의 실시간 연동을 구현하기 위해 Ubuntu 22.04 운영체제와 ROS2 Humble 미들웨어를 기반으로 VRX 환경을 구축하였다.

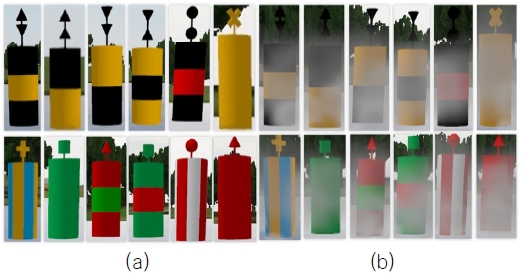

Fig. 1은 Gazebo 시뮬레이터 환경에서 3D 모델로 직접 구현한 가상 AtoN의 예시를 보여준다. 해무 모델은 Gazebo의 Particle emitter를 기반으로 구현되었으며, 이는 복잡한 광학 산란 특성을 구현하기보다 다수의 미세 입자를 동적으로 생성함으로써 객체와 카메라 사이의 가시성을 물리적으로 차폐하는 방식을 취한다. 비록 실제 해상의 복잡한 산란 현상을 단순화한 모델이지만, AtoN 식별의 본질적 방해 요인인 색상 대비 감소 및 경계·특징 소실을 효과적으로 모사할 수 있다. 한편, 우천 상황의 경우 빗방울에 의한 렌즈 표면의 불규칙한 굴절 및 수적 현상(Water droplets) 등 분류 알고리즘 외적인 센서 하드웨어 변수의 영향이 지배적이므로, 본 연구에서는 인지 알고리즘 고유의 강건성 평가에 집중하기 위하여 우천 상황을 연구 범위에서 제외하였다.

Fig. 1

Synthetic AtoN images generated in Gazebo, clear condition(a), foggy condition(b)

데이터의 다양성과 분류 모델의 일반화 성능을 확보하기 위하여 단일 시점에서 촬영된 이미지에 의존하지 않고, AtoN과의 상대 거리, 관측 방향, 관측 각도 및 기울기 등 관측 조건을 변화시키며 이미지 데이터를 수집하였다. WAM-V 플랫폼에 탑재된 전방 카메라 센서를 통해 시뮬레이터 내 해무 농도를 조절하여 맑은 날과 해무 조건의 AtoN을 촬영하였다. 또한 데이터셋은 전체 프레임이 아닌 AtoN RoI 기반 이미지 패치로 구성된다. 즉, 카메라로 획득된 원본 이미지에 대해 단일 클래스(AtoN)로 학습된 YOLOv12 기반 AtoN 검출기를 적용하여 출력 바운딩박스를 기반으로 생성한 RoI 패치를 분류 모델의 학습･평가 입력으로 사용하였다. 본 연구는 동일한 RoI 패치를 통한 분류 모델의 성능 비교에 초점을 둔다. 시뮬레이션에 사용된 WAM-V 및 카메라 센서의 주요 제원은 Table 2와 같으며, 전방 카메라가 탑재된 WAM-V의 형상은 Fig. 2와 같다.

Table 2

Principal dimensions of WAM-V and camera specifications

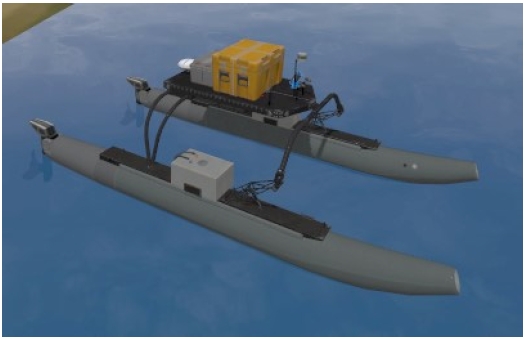

Fig. 2

WAM-V model

2.3 데이터셋 분할 및 실험 구성

본 연구에서 사용한 AtoN 이미지 데이터셋은 (1) Gazebo 기반 시뮬레이션 환경에서 생성한 가상 이미지 데이터와 (2) 실해역에서 촬영된 공개 이미지로 구성된 테스트셋으로 구성된다. 시뮬레이션-실해역 간 일반화 성능을 평가하기 위하여, 가상 데이터는 주로 모델 학습 및 검증에 활용하고, 실해역 데이터는 학습에 포함되지 않은 독립적인 테스트셋으로 이루어진다. 실해역 테스트 데이터는 클래스당 샘플 수가 제한적이나, 실제 해상의 복잡한 산란, 객체 노후화에 대한 도메인 일반화 성능을 독립적으로 평가하기 위한 목적으로 두었다.

가상 데이터셋은 클래스 간 데이터 불균형을 해소한 후 무작위 추출을 통해 학습 및 검증 세트로 분할하였다. 이때 학습 데이터는 맑은 날 조건의 가상 데이터의 RoI 패치 이미지로 구성하였으며, k-shot(k=10, 30) 설정에 따라 클래스당 각각 10장 또는 30장의 소량 학습 샘플을 사용하였다. 여기서 k=30 설정은 k=10 데이터에 데이터 증강을 적용한 새로운 패치 20장을 추가하여, 클래스당 총 30장으로 구성한 학습 데이터를 의미한다. 분류 성능 평가는 (1) 맑은 날 조건 가상 검증 데이터(클래스당 100장, 총 1200장), (2) 해무 조건 가상 검증 데이터(클래스당 100장, 총 1200장), (3) 실해역 테스트 데이터(클래스당 20장)를 순차적으로 적용하여 수행하였다.

분류 모델 간 동일한 학습 데이터셋을 공유하며, 5회의 동일한 랜덤 시드(Random seed)를 적용하여, YOLOv12 분류기와 CLIP 기반 분류 모델이 검증 이미지를 공유하도록 구성하였다. 모든 실험은 Table 3과 같은 단일 하드웨어 환경에서 수행되었다.

Table 3

Computing environment

3.1 순수 시각 기반의 AtoN 분류

본 연구에서는 CLIP 기반 분류 기법의 데이터 효율성과 환경 강건성을 검증하기 위한 비교 기준선으로, 순수 시각 기반 지도학습 분류기를 구성하였다. 분류 단계의 베이스라인으로 YOLO 계열의 최신 아키텍처인 YOLOv12를 채택하였다.

기존의 YOLOv8부터 v11에 이르는 모델들은 주로 CNN(Convolutional Neural Network) 모듈을 기반으로 속도와 정확도의 균형을 발전시켜 왔으며, 일부 시리즈(v10, v11)에서 Attention 모듈을 도입하였으나 이는 대개 CNN 프레임워크 내에 보조적으로 삽입된 하이브리드 형태에 머물렀다. 반면, 최근 공개된 YOLOv12는 Attention-centric 구조를 전면에 내세우며 아키텍처의 진화를 이루었다(Tian et al., 2025). 구체적으로는 계산 복잡도를 낮추면서 큰 수용영역을 유지하는 A2(Area Atten- tion), Attention 도입에 따른 최적화 난이도를 완화하기 위한 R-ELAN(Residual Efficient Layer Aggregation Networks) 구조를 도입하는 등 다양한 아키텍처 개선을 통해 속도와 성능을 동시에 확보하였다. 이러한 구조적 특성은 본 연구가 제안하는 CLIP 모델 역시 Attention 메커니즘을 핵심으로 한다는 점에서, Attention 기반 기술 간의 비교를 통해 데이터 효율성 평가에 대한 대조군으로서의 설득력을 강화한다.

YOLOv12 분류기는 backbone 설계를 기반으로 분류 헤드로 치환한 분류 모델을 사용하였으며, 지도 학습 모델이 취할 수 있는 최선의 학습 조건을 제공하기 위해 사전 학습 가중치로 YOLO12m-cls를 적용하여 전이 학습을 수행하였다. AtoN 데이터셋의 RoI 패치 이미지 x_i를 입력으로 하여 YOLOv12의 Feature extractor를 기반으로 학습·평가를 수행하였다. 이 과정에서 데이터 증강(Augmentation)을 적용하여 소량 데이터 환경에서의 학습 효율을 극대화하고자 하였다. 학습 데이터셋 구축 과정에서 RoI 패치에 대한 클래스 라벨은 Roboflow 기반의 라벨링 도구를 통해 정리하였으며, 학습 내용과 학습 과정에서 적용한 세부 학습 파라미터는 Table 4와 같다.

Table 4

Training parameters for YOLOv12 baseline

입력 패치 x_i에 대해 YOLOv12 분류기는 C개의 AtoN 클래스에 대한 로짓(logit) $$ {\left\{z_c\right\}}_{c=1}^C$$를 출력하며, 로짓으로부터 클래스 확률은 소프트맥스(softmax) 함수를 통해 계산된다. 입력 x_i가 클래스 c에 속할 확률 P(y = c|x_i)는 식 (1)과 같이 정의된다. 여기서 z_c는 클래스 c에 대한 로짓, C는 전체 AtoN 클래스 수를 의미한다.

최종 예측 클래스 $$ \widehat{c}$$는 식 (2)를 통해 결정한다. 학습 단계에서는 정답 클래스의 확률을 최대화하도록 교차 엔트로피 손실을 최소화하며, 클래스별 분류 손실 L_cls는 식 (3)과 같이 정의된다. 여기서 y_i는 해당 입력의 정답 레이블, I(y_i = c)는 y_i = c일 때 1, 그렇지 않을 때 0의 값을 갖는 지시함수이다.

3.2 Contrastive VLM 기반의 AtoN 분류

본 연구에서 다루는 AtoN은 단순한 시각적 물체가 아니라 IALA 규정에 의해 색･형상･topmark･방위 의미의 조합으로 정의되는 의미 단위이다. 순수 지도학습 기반 분류기는 도메인 커버리지(domain coverage)를 넓히기 위해 반복적인 재학습이 요구되는 반면, CLIP은 대규모 사전학습 표현을 기반으로 zero-shot 성능을 확보할 수 있으며, LoRA와 같은 파라미터 효율적 미세 조정을 통해 소량 데이터로도 빠른 도메인 적응이 가능하다. 더불어 텍스트 프롬프트를 통해 클래스 정의를 확장할 수 있어, 지역별 표지 변형 또는 클래스 추가에 대한 유지보수 비용을 낮춘다는 점에서 운용 측면의 이점을 갖는다. 이에 본 연구는 이미지와 텍스트를 공통 임베딩 공간으로 투영하여 유사도를 계산하는 대조 학습(Contrastive learning) 기반의 CLIP(Radford et al., 2021)을 AtoN 분류 모델로 채택하였다.

CLIP 알고리즘은 이미지 인코더(E_I)와 텍스트 인코더(E_T)를 통해 각각의 임베딩 벡터를 추출하고, 두 임베딩의 코사인 유사도를 최대화하도록 학습된다. 이미지 패치 x_i와 클래스 설명 텍스트 t_c에 대한 유사도는 식 (4)와 같이 정의된다.

분류 단계에서는 클래스별로 특화된 프롬프트 집합 T_c를 정의하고, 이미지 패치에 대해 유사도가 가장 큰 클래스를 예측한다. 각 클래스에 대해 대표 프롬프트 t_c ∈ T_c를 두면 예측 클래스 $$ \widehat{c}$$는 식 (5)와 같이 결정된다.

이미지 인코더로는 LAION-2B(Beaumont, 2022) 기반으로 대규모 사전 학습된 ViT-L/14 계열을 사용하였다. ViT는 입력 영상을 패치 단위로 임베딩한 뒤, 다층 트랜스포머 인코더를 통해 전역 문맥을 통합하며, Self-attention을 통해 이미지 내 패치 간 연관성을 학습한다. 입력 토큰은 패치 임베딩과 위치 임베딩의 합으로 구성되며, 식 (6)과 같다.

해양 환경에서 해무･역광 등은 배경 노이즈를 증가시키고 객체 경계를 불명확하게 만든다. ViT 기반 인코더는 이러한 텍스처 변화에 덜 의존하고 전역적 구조･형상 단서를 통합할 수 있어, AtoN과 같이 형상 및 규정 기반 속성이 중요한 대상에 유리하게 작동한다는 장점을 가진다.

3.2.2 10-shot 튜닝

사전 학습 지식을 보존하며 IALA 규정 기반의 미세 속성을 효율적으로 주입하기 위해 모델의 전체 파라미터를 갱신하는 full fine-tuning 대신 LoRA 기반 10-shot 튜닝을 수행하였다. LoRA는 사전학습된 가중치를 고정한 채 저차원 행렬을 통해 가중치 증분만 학습함으로써, 소량 데이터 환경에서 도메인 적응이 가능하며 특정 데이터에 대한 과적합 위험을 구조적으로 낮출 수 있다.

본 연구에서는 ViT-L/14 기반 CLIP의 비전･텍스트 인코더 내부 Transformer 블록의 MLP(Multi-Layer Perceptron) 선형층에서 입력을 $$ \mathit{x}\in {\mathbb{R}}^{d_{in}}$$, 사전학습 가중치를 $$ \mathit{W}\in {\mathbb{R}}^{d_{out}\times d_{in}}$$, LoRA 행렬을 $$ \mathit{A}\in {\mathbb{R}}^{d_{in}\times r}$$, $$ \mathit{B}\in {\mathbb{R}}^{r\times d_{out}}$$라 할 때, LoRA가 적용된 출력은 식 (8)과 같이 표현된다. 여기서 r은 LoRA rank, α는 스케일 계수, b_fc는 사전 학습된 선형층 bias를 의미한다.

$\[ f_{LoRA}\left(\mathit{x}\right)=\mathit{x}{\mathit{W}}^{\top }+\left(\mathit{x}\mathit{A}\mathit{B}\right)\left(\alpha /r\right)+b_{fc} \]$

(8)

학습은 “정답 클래스 텍스트를 당기고, 혼동되는 타 클래스 텍스트를 밀어내는 대조학습”으로 구성하였다. 이미지 패치의 정규화된 임베딩이 식 (9)와 같을 때, 스케일링된 로짓 z_i,c는 식 (10)으로 정의된다. 여기서 γ는 LoRA 튜닝 결과에 의해 결정되는 로짓 스케일 파라미터이며, exp(γ)는 유사도 분포의 스케일을 조절한다. 이때 정답 클래스 y_i에 대한 배타적 대조 손실은 긍정 텍스트와 부정 텍스트 집합 N(y_i)를 사용하여 식 (11)과 같이 정의된다. $$ w_{y_i,c^{-}}$$는 부정 참조 클래스(c^-)의 반영 비율이며, $$ {\sum }_{c^{-}\in \mathit{N}\left(y_i\right)}{w}_{y_i,c^{-}}=1$$로 정규화한다. 과적합을 최소화하기 위해 학습에 사용된 하이퍼파라미터는 보수적으로 적용하였으며, Table 5와 같다.

Table 5

Hyper-parameter for LoRA tuning

$\[ {\mathit{v}}_{\mathit{i}}=\frac{E_I\left(x_i\right)}{‖E_I\left(x_i\right)‖} \]$

(9)

$\[ z_{i,c}=\text{exp}\left(\gamma \right)\left({\mathit{v}}_{\mathit{i}}^{\top }{\stackrel{-}{t}}_c\right) \]$

(10)

$\[ L_i=-\text{log}\frac{\text{exp}\left(z_{i,y_i}\right)}{\text{exp}\left(z_{i,y_i}\right)+\sum _{c^{-}\in \mathit{N}\left(y_i\right)}{w}_{y_{i,c}-}\text{exp}\left(z_{i,c^{-}}\right)} \]$

(11)

학습 데이터셋 구성 시, 대조 학습 목적으로 각 클래스별 부정 텍스트를 Fig. 3의 맑은 날 가상 데이터로 구성된 검증데이터를 기반으로 산출한 zero-shot 검증 혼동 행렬(Confusion matrix)에서 관측된 오분류 양상을 반영하여 설계하였다. 혼동 행렬의 세로축(True label)은 실제 정답 클래스를, 가로축(Predicted label)은 모델이 예측한 클래스를 나타낸다. 행렬 내 각 셀의 값은 실제 클래스 데이터가 해당 예측 클래스로 분류된 비율을 의미하며, 대각선 요소는 정분류율을, 그 외의 요소는 타 클래스와의 혼동률을 보여준다. 해당 혼동행렬은 부정 텍스트 구성비 결정에만 사용되며, 본 연구의 정량 성능 보고는 별도의 검증 이미지셋에서 수행하였다. 예를 들어, zero-shot 단계에서 타 방위표지들과의 가장 복합적인 혼동이 빈번하게 발생한 CS(Cardinal south)의 부정 텍스트에는 CE(20%), CN(50%), CW(30%)의 긍정 프롬프트 집합을 차용하여 반영하였다. 반면, zero-shot 정확도가 상대적으로 높았던 클래스들은 해당 클래스와 시각적/기하학적으로 상반된 클래스의 긍정 프롬프트를 부정 텍스트로 일괄 적용하여 식별력을 공고히 하였다. 혼동률이 상대적으로 높은 주요 클래스의 부정 텍스트 구성 비율은 Table 6과 같다.

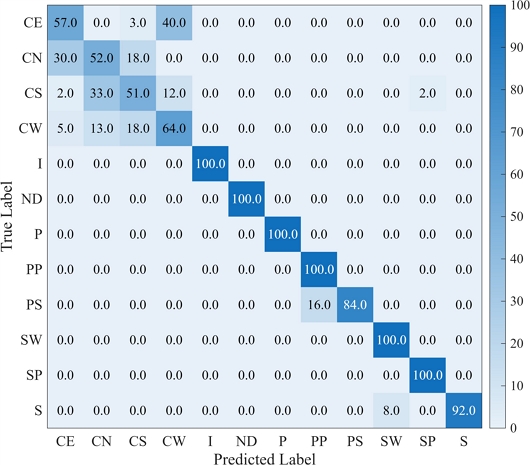

Fig. 3

Normalized confusion matrix (zero-shot)

Table 6

Negative reference class composition ratios derived from the zero-shot confusion matrix

3.2.3 30-shot 튜닝

30-shot 튜닝에서는 기존 10-shot 학습 데이터에 대해 기울기, 밝기, 선명도 조절 및 블러 기법으로 데이터 증강을 적용하여 클래스당 30장으로 학습 표본을 확장하였다. 이때 LoRA 주입 위치, 프롬프트 전략, 하이퍼파라미터 선정, 대조 손실을 포함한 학습 메커니즘은 10-shot 튜닝과 동일하게 유지하여, 학습 데이터 구성이 도메인 적응에 미치는 영향을 분리해 분석할 수 있도록 구성하였다.

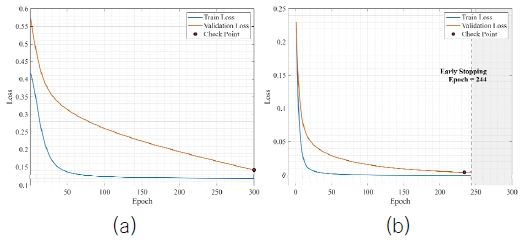

Fig. 4는 k-shot에 따른 ViT 모델의 손실 곡선을 비교한 것이다. 샘플 수가 적은 10-shot의 경우 손실값이 완만하게 하강하며 상대적으로 높은 지점에서 수렴하는 반면, 30-shot에서는 학습 초기부터 급격히 하강하여 매우 낮은 손실값에 안정적으로 도달함을 확인하였다. 특히 30-shot 결과에서는 epoch= 244에서 조기 종료(early stopping)가 발생하여 최적의 모델이 선정되었다.

Fig. 4

Training/validation loss curves for 10-shot(a) and 30-shot(b)

3.3 CLIP 실시간 운용 시험 파이프라인 구성

본 절은 4.3절의 실시간 운용 가능성 평가를 수행하기 위해, VRX 환경에서 RoI 생성-전처리-CLIP 분류-모니터링으로 구성된 온라인 시험 파이프라인과 계측 항목을 정의한다. RoI 생성을 위해 사용되는 YOLOv12 기반 모듈은 3.1절에서 설명하는 분류기와는 다른 AtoN 하나의 클래스 검출을 위한 독립적인 네트워크를 통해 분류 입력 RoI를 제공하기 위한 모듈로만 활용된다. 이에 따라 검출기의 정량적 검출 성능 및 실해역 도메인 일반화 평가는 본 논문의 범위에서 제외하였다.

VRX 시뮬레이션의 CLIP 분류 시험에서 카메라 프레임 내 AtoN RoI를 생성하기 위해 활용한 YOLOv12 검출 모듈은 프레임 내 다수의 후보 바운딩 박스를 출력하며, 각 후보는 식 (12)와 같이 정의된다. 여기서, (t_x, t_y)는 박스의 중심 좌표, (t_w, t_h)는 너비와 높이, P_o는 객체의 신뢰도를 의미한다. 검출 결과는 후보 집합 $$ {\mathit{B}}_0={\left\{\left(b_i,s_i\right)\right\}}_{i=1}^M$$ 형태로 얻어지며, b_i는 후보 박스, s_i는 해당 후보의 신뢰도를 의미한다. 오탐을 억제하기 위해 신뢰도 임계값(θ_det) 미만의 후보를 제거한 후, 남은 후보들에 대해 NMS(Non-Maximum Suppression)을 적용하여 중복 박스를 제거한다. NMS는 신뢰도(s_i)가 높은 박스를 우선 선택한 뒤, 선택된 박스와의 겹침 정도를 나타내는 IoU (Intersection over Union)가 NMS 임계값(θ_nms)보다 큰 후보들을 중복 검출로 간주하여 제거하는 방식이다. 최종적으로 바운딩 박스 집합 B = {b₁, b₂, ..., b_N}를 구성하게 되며 이 과정은 식 (13), (14), (15)과 같다. Table 7은 검출 과정에서 적용되는 임계값을 나타내며, Fig. 5는 VRX 환경에서 AtoN이 탐지된 예시를 보여준다.

Table 7

Detection post-processing parameters

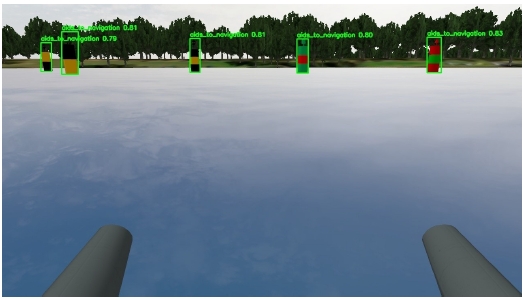

Fig. 5

Example of RoI generation for the online real-time pipeline in the VRX environment

검출된 각 바운딩 박스 b_i에 해당하는 영역은 원본 영상으로부터 RoI 패치 x_i로 크로핑(cropping)되어 분류 단계의 입력으로 전달된다. 이때 AtoN은 두표와 색상띠 패턴 등 상단부의 미세 단서가 분류 결정에 중요한 객체이므로, 두표나 AtoN의 밑단이 박스 경계에서 절단되는 상황을 완화하기 위해 박스 확장 규칙을 적용하였다. 또한 한 프레임에서 다수의 AtoN이 검출되는 경우, 각 RoI 패치에 대해 독립적으로 분류를 수행하게 된다.

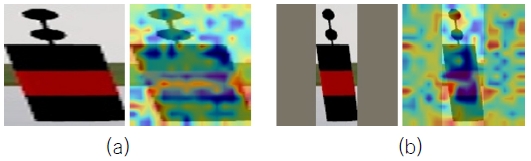

CLIP 기반 분류기는 고정된 입력 해상도를 요구하므로 입력 크기 변환이 필수적이며, 종횡비 보존을 위해 padding 기반의 레터박싱 기법이 활용될 수 있다. 그러나 Attention rollout 기반 사례 분석(Fig. 6)에서 레터박싱은 이미지 영역과 패딩 영역 사이의 급격한 픽셀 변화로 인위적 경계가 형성되고, 이로 인해 활성화가 객체가 아닌 경계 영역으로 유도되는 경향을 확인하였다. 반면 강제 리사이징(Forced resizing)은 기하학적 왜곡을 수반하지만, 입력 텐서에서 객체가 차지하는 유효 픽셀 비중을 증가시켜 배경 영향을 줄이고 AtoN의 색상･형상 단서에 집중하도록 유도할 수 있다. 이에 따라 본 연구에서는 CLIP 입력에 대해 RoI 패치를 목표 해상도(224X224)로 강제 리사이징하는 전처리를 채택하였다. 한편 비교군인 YOLOv12 분류기는 입력 크기를 모델 설정에 맞추기 위한 리사이즈/크롭 등의 전처리가 추론 파이프라인 내부에서 자동으로 수행된다. 따라서 YOLOv12 분류기에서는 RoI 패치를 그대로 입력으로 전달하여 최종 입력 정규화는 해당 모델의 기본 전처리 절차에 따라 처리되도록 설정하였다.

Fig. 6

Comparison of Attention Rollout activation maps, forced resizing(a), letterboxing(b)

실시간 운용 관점에서, 최종 출력은 각 객체에 대해 $$ \left(b_i,{\widehat{c}}_i,s_i\right)$$ 형태로 정의할 수 있으며, 여기서 $$ {\widehat{c}}_i$$는 예측 클래스, s_i는 검출 신뢰도와 분류 신뢰도를 결합한 최종 점수로 식 (16)과 같이 설정할 수 있다. 또한 ROS2 기반 시스템에서 CLIP 분류기의 처리 시간을 측정하여 해당 분류 방식의 실시간 적용 가능성을 4.3절에서 검토한다.

4.1 시뮬레이션 환경 검증

4.1.2 데이터 효율성 평가

본 연구는 데이터 확보가 어려운 해상 환경이라는 실무적 제약 상황을 상정하였으며, 이러한 저자원 환경에서 VLM이 기존 지도 학습 모델의 한계를 보완할 수 있는 실질적 대안이 될 수 있는지 검증하는 데 목적이 있다. 맑은 날 조건의 검증용 가상 데이터셋에 대해 제안하는 CLIP 모델과 베이스라인인 YOLOv12의 분류 성능을 비교 분석하였다. Fig. 7은 학습 데이터 양 변화에 따른 정규화된 혼동 행렬을 나타내며, Table 8은 이를 바탕으로 산출한 정확도, 정밀도 및 Macro-F1 score를 요약한다.

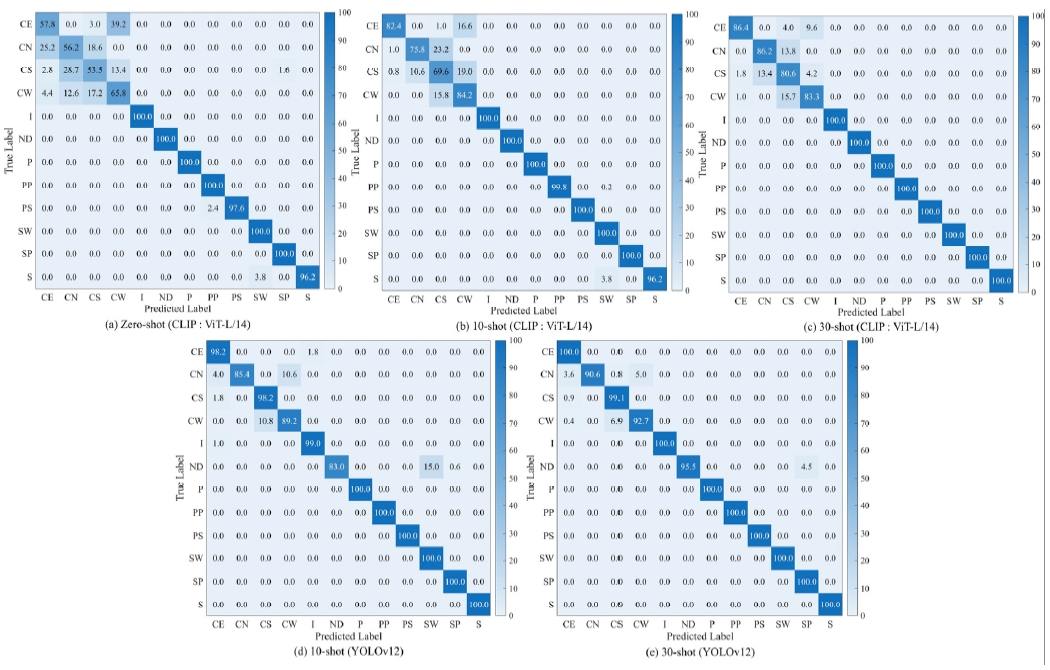

Fig. 7

Normalized confusion matrices under clear conditions in the VRX

Table 8

Classification results under clear conditions in the VRX

실험 결과에서 가장 주목할 점은 도메인에 특화된 학습 데이터 없이도 분류 작업을 수행할 수 있는 CLIP의 zero-shot 성능이다. YOLOv12 분류기는 지도학습 기반이므로 AtoN 라벨 데이터가 주어지지 않으면 분류기가 성립하지 않는 반면, CLIP은 도메인 학습 데이터가 전무한 zero-shot 조건에서도 0.856의 정확도와 0.855의 Macro-F1 score를 기록하며 초기 운용 단계에서 유의미한 성능을 보였다. 특히 방위표지(CE, CN, CS, CW)를 제외한 다수 클래스에서는 높은 재현율을 달성하였다. 이는 규정 기반 속성을 텍스트 프롬프트로 명시함으로써, 사전학습된 시각-언어 정렬 지식을 라벨 부족 환경에서 직접 활용할 수 있기 때문이다.

반면 시각적 형태 및 색상 조합이 유사한 4가지 방위표지 간의 미세한 차이를 구분하는 데 있어 약 50~60%대의 재현율을 보이며 한계를 드러내기도 했다. 그러나 이러한 한계는 소량의 데이터 주입만으로 빠르게 완화되었다. 클래스당 10장의 학습 샘플만을 사용한 10-shot 조건에서 CLIP 모델의 정확도는 0.923으로 급격히 상승하였으며, 방위표지 간의 혼동 역시 크게 개선되었다. 이는 VLM이 사전 학습된 지식을 바탕으로 소량의 도메인 힌트를 통해 핵심 혼동 패턴을 효율적으로 보정할 수 있음을 입증한다.

30-shot 조건에서 YOLOv12는 가상 데이터 분포 내에서 매우 높은 성능을 보였으며, 이는 합성 데이터의 시각적 규칙성이 지도학습 분류기에 유리하게 작용할 수 있음을 드러낸다. 반면에, CLIP 역시 0.947로 높은 성능을 보이며 베이스라인에 근접하였다. 합성 데이터에서의 높은 성능이 해무와 같은 시각적 방해 요소가 존재하는 환경에서도 유지되는지 확인하기 위해, 다음 절에서는 시각적 방해 요인이 존재하는 조건에서 분류 강건성을 추가로 검증한다.

4.1.3 환경 강건성 평가

해무 조건은 색상 대비를 감소시키고 경계를 흐리게 만들어 AtoN의 규정 기반 미세 단서가 쉽게 소실되는 환경이다. 이에 본 절에서는 맑은 날의 학습 데이터로 학습된 분류 모델을 해무가 적용된 VRX 가상 검증 데이터에 그대로 적용하여, 환경 변화에 대한 강건성을 평가하였다. Fig. 8은 각 모델의 정규화 혼동 행렬을, Table 9는 정량 지표를 요약한다.

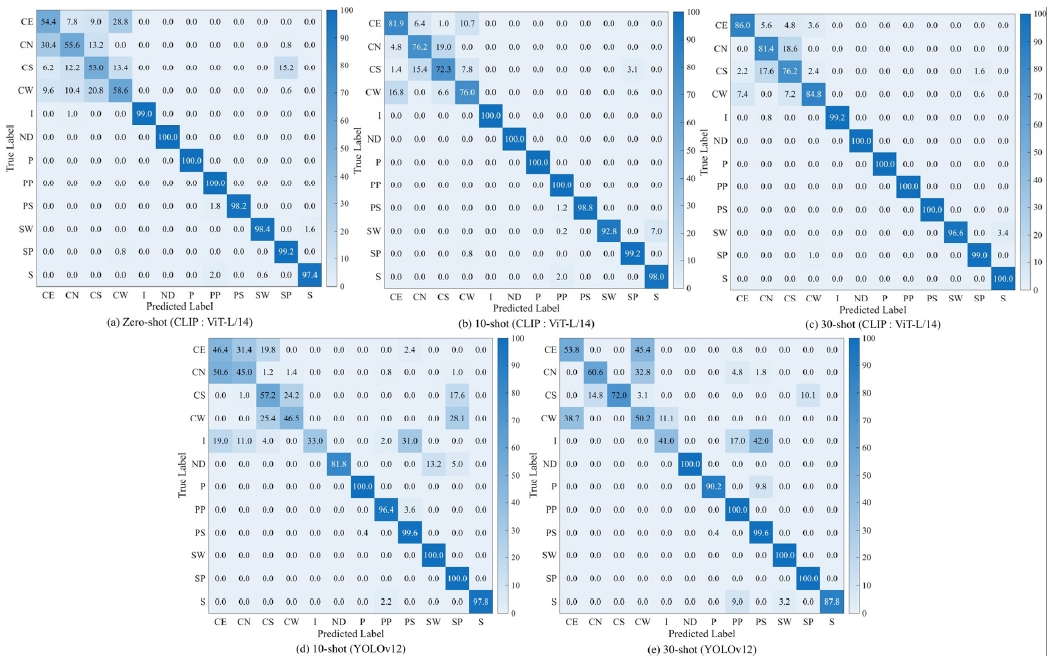

Fig. 8

Normalized confusion matrices under foggy conditions in the VRX

Table 9

Classification results under foggy conditions in the VRX

해무 조건에서 CLIP 기반 분류기는 zero-shot에서도 정확도 0.843, Macro-F1 0.842을 기록하여 일정 수준의 성능을 유지하는 모습을 보였다. 맑은 날 대비 성능이 소폭 하락하였으며, 성능 저하는 방위표지 간 상호 혼동으로 집중되었으나, 맑은 날 데이터만으로 10-shot 및 30-shot LoRA 튜닝을 적용하면 방위표지 군의 혼동이 완화되며 Macro-F1이 각각 0.914, 0.937로 향상되었다. 이는 해무로 인해 미세 단서가 약화되는 조건에서도 성능 저하를 제한하거나, 소량의 샘플을 통한 튜닝만으로 핵심 혼동 패턴을 효율적으로 보정할 수 있음을 보여준다.

반면 YOLOv12 분류기는 해무 조건에서 성능 저하가 뚜렷하였다. 10-shot 조건에서 정확도 0.740, Macro-F1 0.746로 감소하였고, 30-shot으로 학습 데이터를 확장하더라도 정확도 0.792, Macro-F1 0.798 수준에 머물렀다. 특히 방위표지 간 상호 혼동이 크게 증가하고, 일부 클래스는 특정 표지군으로 오분류가 집중되는 경향이 관측되었다.

Table 10에서 시현된 CLIP의 높은 성능 유지율(98.5~98.8%)은 VLM 아키텍처가 갖는 고유의 강건성에 기인한 것으로 분석된다. 반면, 지도 학습 기반의 YOLOv12는 해무 환경에서 약 20%의 성능 손실을 기록하였는데, 이는 소량의 학습 데이터로 인해 특정 관측 조건에 과적합되기 쉬운 지도 학습 모델의 도메인 적응 취약성을 시사한다. 특히 CLIP은 LoRA 기반의 파라미터 효율적 미세 조정을 통해 사전 학습된 범용적 시각 표현력을 보존하는 동시에, 텍스트 프롬프트에 명시된 AtoN 규정 속성과 이미지 간의 의미론적 정렬을 수행한다. 이러한 특성은 픽셀 단위의 시각 정보가 손상되는 조건에서도 객체의 본질적 단서를 유지하게 함으로써, 제안 기법이 기존 지도 학습 분류기 대비 우월한 환경 강건성을 확보하였음을 실증한다.

Table 10

Performance degradation summary from clear to foggy conditions in the VRX

4.2 시뮬레이션-실제 환경 일반화 검토

VRX 가상 데이터 기반으로 학습된 CLIP 분류기가 실해역에서 촬영된 공개된 해상표지 이미지에서 어떤 시각 단서에 근거하여 분류 결정을 내리는지 확인하기 위해 Attention rollout을 적용하였다. 실해역 공개 이미지로는 PP/PS를 충분히 확보하지 못해, 실해역 평가는 10개의 클래스 20장씩 총 200장에 한정하였다. 본 연구에서는 실제 해상 환경에서의 성능을 평가하되, 검출기 성능 변동이 분류 성능 평가를 혼합하지 않도록 분류기 자체의 도메인 일반화 성능을 분리하여 분석한다. 이를 위해 실해역 이미지에서 AtoN이 포함된 수동으로 크롭한 RoI-given 패치에 대해 YOLOv12 분류기와 CLIP 기반 분류기의 성능을 비교하였다.

Table 11

Classification results for real images

Attention rollout은 CLIP의 이미지 인코더인 ViT-L/14의 내부 Self-attention을 계층적으로 누적하여 토큰 간 영향 전이를 계산한다. 본 연구에서는 기존 rollout만 사용하지 않고, top-1과 top-2 예측 클래스의 마진(식 (17))에 대한 gradient를 이용해 각 층의 head-평균 Attention($$ {\Phi }^{\left(l\right)}$$)을 가중하였다. $$ {\Phi }^{\left(l\right)}$$에 대해 $$ G^{\left(l\right)}=\partial J/\partial {\Phi }^{\left(l\right)}$$를 계산하고, 양(+)의 기여만 반영하기 위해 식 (18)을 통해 가중 Attention을 구성하였다. $$ {\tilde{\Phi }}^{\left(l\right)}$$은 층 방향으로 누적되어 relevance 행렬을 얻을 수 있게 되고, 클래스 토큰이 패치 토큰에 할당한 성분을 2D로 재배열해 heatmap을 생성하였다.

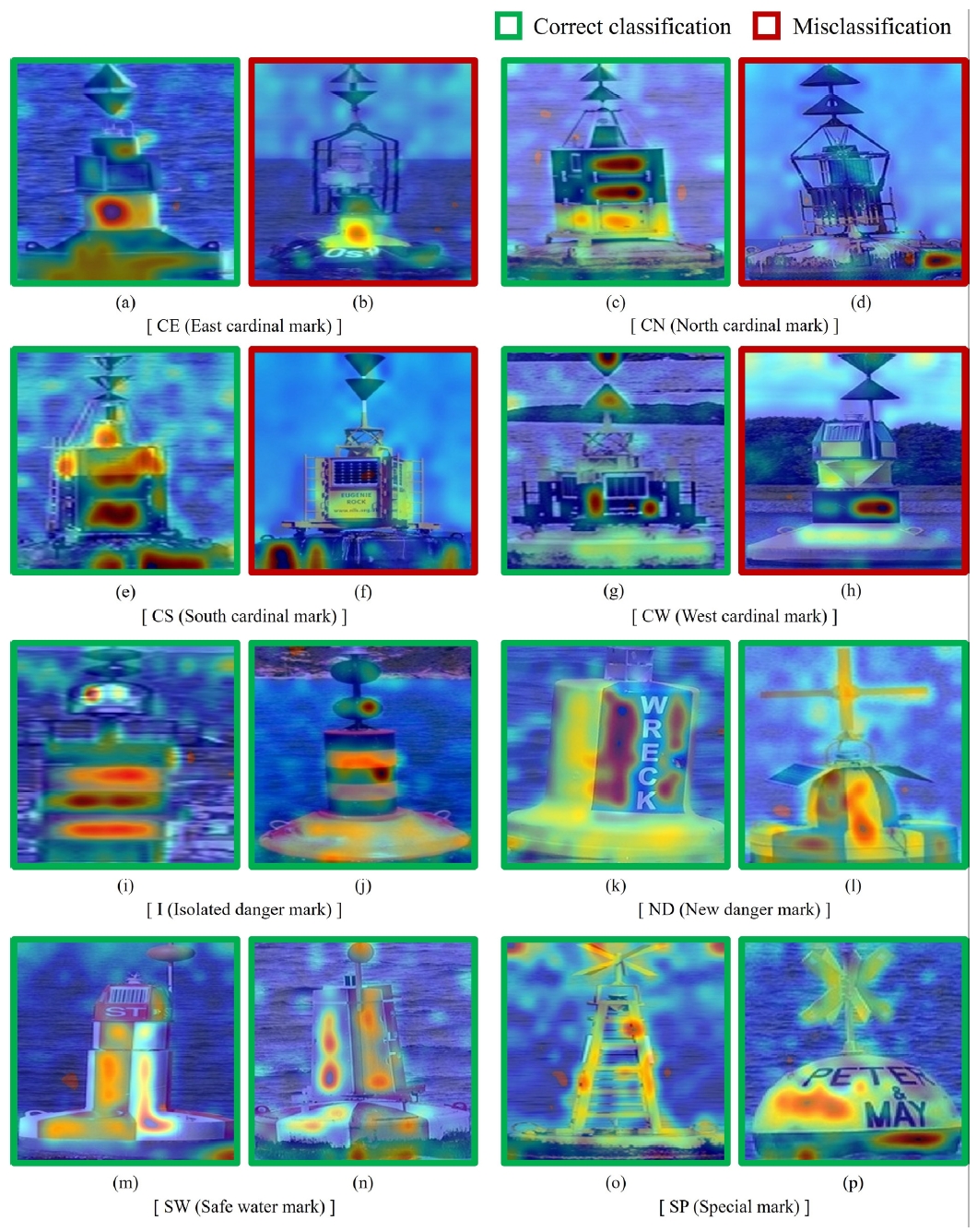

Fig. 9는 실해역 테스트 이미지의 RoI 패치에 대해, 제안한 변형 Attention rollout을 적용한 시각화 결과를 제시하며, 사용된 이미지의 출처 및 라이선스는 부록의 Table 13에 정리하였다. 녹색 테두리는 정분류 사례, 적색 테두리는 오분류 사례이며, 오분류 사례의 heatmap은 모델이 잘못된 예측을 선택하는 과정에서 상대적으로 크게 기여한 영역을 나타낸다.

Fig. 9

Gradient-weighted Attention rollout visualizations of the CLIP-based AtoN classifier on real-sea RoI patches

정분류 사례에서는 모델의 활성화가 대체로 AtoN의 규정 기반 핵심 단서에 대응되는 영역에 형성되는 경향이 관찰되었다. 예를 들어, 고립 장애물 표지(I)는 구형 두표 및 몸체 패턴 영역, 신위험물 표지(ND)는 ‘+’형 두표와 색상 패턴, 특수표지(SP)는 ‘X’형 두표와 몸체, 안전 수역 표지(SW)는 상부구조 및 표지 본체의 주요 구성요소에 활성화가 집중되었다. 이는 시뮬레이션 기반 학습만으로도 실제 환경에서 AtoN을 구분하는 구조적 단서를 일정 수준 활용하고 있음을 정성적으로 뒷받침한다.

반면 오분류 사례는 주로 방위표지군에서 나타났으며, 정분류 사례와 비교할 때 띠 패턴의 배치와 같은 구분 단서에 충분히 집중하지 못하는 것을 확인하였다. AtoN의 가장 하단을 배경과 헷갈리거나, 구조물에 있는 부착물(이끼 등)으로 인해 미세 단서가 불명확해질 수 있으며, 이러한 조건에서 방위표지군 내 상호 혼동이 증가하는 경향이 heatmap에서도 관찰되었다.

Fig. 10과 Fig. 11은 각각 실제 해상 AtoN 이미지에 대해 30-shot의 YOLOv12와 CLIP 분류기의 정규화 혼동 행렬을 나타낸다. CLIP의 경우는 대부분의 클래스에서 대각 성분이 우세하여, 제한된 가상 데이터 튜닝만으로도 클래스 간 구분이 안정적으로 유지됨을 확인하였다. 하지만, YOLOv12는 대각 행렬의 우세함이 CLIP에 비해 확연히 떨어지는 것을 확인하였다.

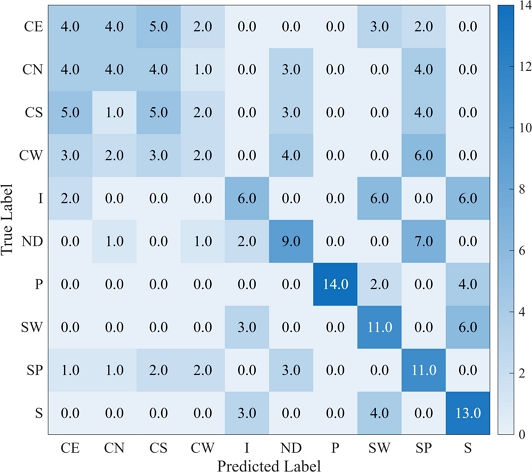

Fig. 10

Normalized confusion matrix of the YOLOv12-based classifier for real-world image classification

Fig. 11

Normalized confusion matrix of the CLIP-based classifier for real-world image classification

Table 11은 동일한 실제 이미지 기반 RoI-given 입력을 YOLOv12 기반 분류기와 CLIP 기반 분류기에 공통으로 적용하여 정량적인 성능을 비교한 결과이다. 이때 두 분류기는 모두 VRX 맑은 날 합성 데이터에서 30-shot으로 학습된 설정에서 도출된 최적 성능 체크 포인트를 사용하여 분류 작업을 수행하였다. 또한 추론 단계의 입력 전처리 및 클래스 라벨 매핑은 학습 시 설정과 동일하게 유지하였다. YOLOv12 분류기가 실해역 테스트에서 0.386의 낮은 Macro-F1을 기록한 것은 합성 데이터 기반 학습 분포와 실환경 이미지 간의 극심한 도메인 간극을 시사한다. 가상 환경에서 생성된 AtoN은 표면이 균일하고 시각적 단서가 명확한 반면, 실제 해상 객체는 노후에 따른 부식, 조류 부착, 그리고 태양광에 의한 강한 반사 및 역광 등 지도 학습 모델이 학습 단계에서 경험하지 못한 비정형적 노이즈를 다수 포함한다. 이러한 데이터 분포의 변화에 취약하여 도메인 일반화에 실패한 것으로 분석된다. 반면, CLIP은 텍스트 프롬프트를 통한 의미론적 속성 주입을 통해 시각적 오염을 관통하는 객체의 본질적 형상과 색상 조합을 식별해냈다. 이는 실해역 데이터 확보가 어려운 초기 운용 환경에서, 가상 데이터만으로 튜닝된 VLM이 기존 지도 학습 모델보다 월등한 실질적 대안이 될 수 있음을 입증하는 결과이다. 단, 본 결과는 RoI-given 조건에서의 분류 성능 비교이며, 검출 오차가 결합되는 end-to-end 운용 성능의 열화 양상은 별도의 통합 평가를 통해 정량화할 필요가 있다.

4.3 실시간 운용 가능성 평가

본 연구에서는 3.3절에서 설계한 RoI 기반 온라인 처리 구조를 기반하여 CLIP 분류 모듈의 연산 지연을 계측하여 실시간 적용 가능성을 논의한다. 분류 결과와 처리 지연을 즉시 확인할 수 있도록 Fig. 12와 같이 웹 기반 대시보드를 별도로 구현하였다. 해당 대시보드는 YOLO 검출 영상, CLIP 입력 전처리 결과, Attention rollout 시각화, 처리 지연시간 등을 단일 화면에서 갱신하도록 구성하였으며, VRX 시뮬레이션 환경에서 실제로 파이프라인을 구동하여 지연시간 및 분류 결과 로그를 수집하였다. 이와 같은 운용자 관점의 시각적 모니터링 및 계측 절차는 CLIP 분류 모듈의 지연 특성과 온라인 적용 가능성을 논의하기 위한 실험적 근거를 제공한다.

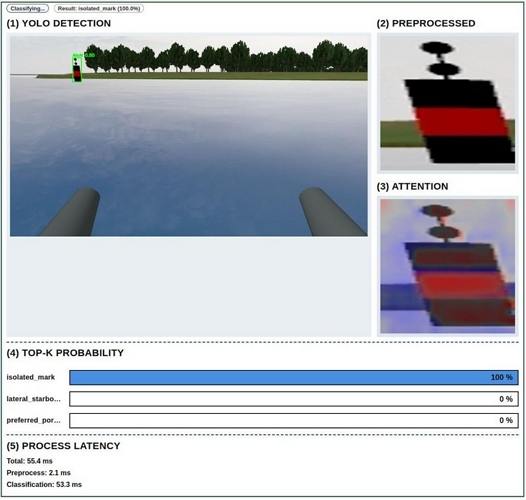

Fig. 12

Real-time monitoring dashboard in the VRX

Table 12는 VRX 시뮬레이션 환경에서 RoI 기반 처리 파이프라인을 구성한 뒤, CLIP 분류 모듈의 추론 지연을 단계별로 분해하여 계측한 결과를 요약한 것이다. 본 계측은 분류 모듈의 연산 지연 규모와 지연 기여도를 정량적으로 제시하기 위한 프로파일링 시험으로 수행되었다. 견시 지원에서는 AtoN이 항상 고속 갱신이 필요한 타겟이 아니며, 본 연구는 CLIP 분류 1회 비용이 실시간 운용 범위에 들어오는지의 프로파일링에 초점을 둔다.

Table 12

Topic-based processing latency measured in the VRX

단일 AtoN RoI에 대해 전체 연산 지연은 평균 약 60 ms로 측정되었으며, RoI 검출과 전처리 단계는 각각 평균 1.15 ms, 3.14 ms로 지연 기여가 상대적으로 작았다. 반면 CLIP 기반 분류 단계는 평균 55.30 ms(99% within 59.69 ms)로 전체 지연의 대부분을 차지하였는데, 이는 전체 처리 지연이 주로 CLIP 인코딩 및 텍스트-이미지 유사도 계산 시간에 의해 결정적으로 좌우됨을 의미한다. 또한 이는 CLIP 분류 모듈이 단일 RoI 기준 약 55 ms(≈18 Hz 수준)의 처리율로 동작함을 보여주며, 본 실험 조건에서 온라인 적용을 위한 처리율을 확보했음을 시사한다.

다만 지연 분석은 ROS2 토픽 기반으로 계측된 연산 지연에 한정되며, 카메라 취득 및 데이터 저장/전송, 노드 간 통신 지연을 포함한 전체 end-to-end 지연 평가는 추후 통합 계측을 통해 보완할 필요가 있다.
